Проект «Виртуальная реконструкция московского Страстного монастыря»

Собор Страстной иконы Божьей Матери
1692 г., XVIII – начало XX вв.
Не сохранился. Разобран в 1937 г.
Исторический адрес: Страстная пл.

Возведен в 1692 г., возможно, с включением конструкций храма 1641–1646 гг. Галереи и западные притворы перестроены в XVIII–XIX вв. К 1910-м гг. в соборе было пять престолов: верхний храм во имя Страстной иконы Божьей Матери (с 1692 г.), нижний – во имя Архистратига Михаила (с 1692 г.), приделы в галерее: северный нижний Николая Чудотворца (с 1692 г.), южный нижний Анастасии Узорешительницы (с 1849 г.), южный верхний Нила Столбенского (с 1899 г.).

3D модель здания выполнена в программе ArchiCAD.

3D модели – результаты проекта

Эволюция архитектурного облика собора Страстной иконы Божьей Матери в 1700-1900-х гг.

Полный размер (8.7 Mb)

Источники реконструкции

	Первая половина XVIII века. Страстной монастырь. Клеймо лубочной картины "Московский Кремль и монастыри". Полный размер (1.2 Mb)

	1757 год. План двора вкладчицы баронессы Е.О.Соловьевой в Страстном монастыре. Показан фрагмент собора с двумя крыльцами - западным и северным. ГИМ ОПИ. Ф.440. Оп.1. Д.948. Л.84. Полный размер (418 kb)

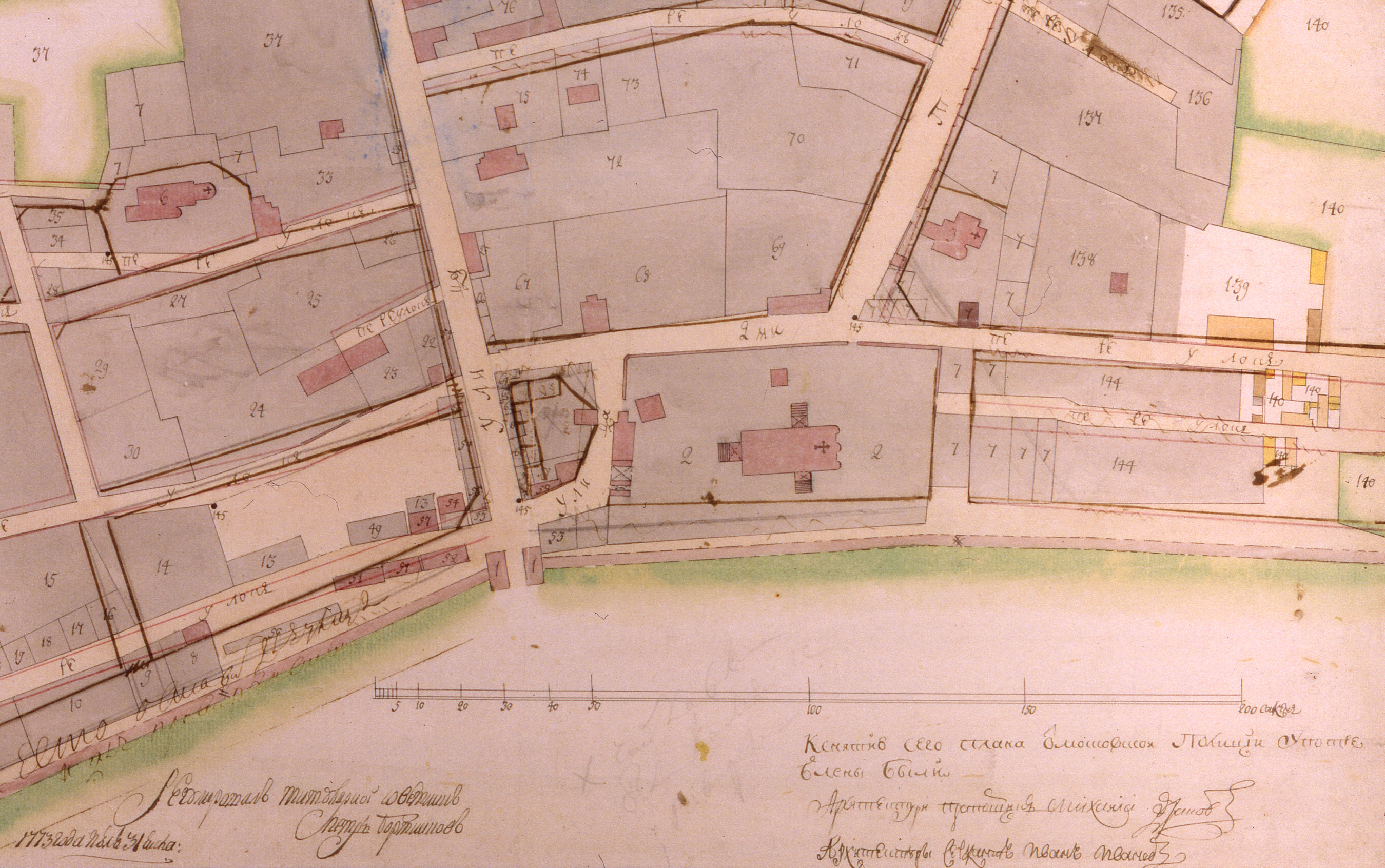

	1773 год. Страстной монастырь. Фрагмент "погорелого" плана Москвы. Схематически показан собор с тремя входными крыльцами. РГИА. Ф.1293. Оп.168. Моск. губ. Д.10. Полный размер (608 kb)

	1800-1802 гг. Вид Страстной площади с Триумфальными воротами, церковью Дмитрия Солунского и домом Козицкой. Акварель Ф.Я.Алексеева. В глубине, справа от колокольни Cтрастного монастыря, видны главы собора. ГЭ. ЭРР-6787. Опубликовано: Федор Алексеев и его школа. М., 2004. С.144. Полный размер (469 kb)

	1813 год. План Страстного монастыря с наложением прожектированных линий и назначением места для дворов священно- и церковнослужителей. Схематически показан фрагмент собора с тремя входными крыльцами после ремонта конца 1778-1781 годов. ЦГА Москвы. Ф.203. Оп.752. Д.557. Л.9об-10. Полный размер (3.3 Mb)

	Первая половина XIX века. Вид Страстного монастыря. Одно из первых изображений собора Страстной иконы Божьей Матери. Собор показан с северо-востока, видны основной четверик, пятиглавие, кровля трапезной и кровли верхней галереи, устроенной в середине XVIII века. Интересны изображения ставень в окнах второго света четверика и живописных заполнений тимпанов кокошников (ложных закомар). РГИА. Ф.835. Оп.2. Д.95. Л.3. Полный размер (4.7 Mb)

	1827 год. Тверской бульвар. Вид в сторону Страстной площади. Акварель О.Кадоля. Страстной монастырь замыкает перспективу бульвара. Собор показан обобщенно, но точно - показаны основной четверик, пять глав, трапезная с высокой кровлей, кровли и арки верхней галереи. Коллекция министра обороны Франции. Инв. Б 280. Опубликовано: Реконструкция Москвы глазами офицера-художника. 1819-1830. Париж, 1998. С.47. Полный размер (4.4 Mb)

	1831 год. Генеральный план Страстного девичьего монастыря, составленный в Комиссии для строений в Москве. Подробное изображение плана монастырского собора - показаны объем верхнего храма, трехчастный алтарь, обходные галереи, три входных крыльца с лестницами. У южного крыльца разобрана одна из нижних лестниц. ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.1. Л.1. Полный размер (5.1 Mb)

	1849 год. Генеральный план Страстного девичьего монастыря в Москве с обозначением новой колокольни. Архитектор М.Д.Быковский. Собор изображен почти так же, как на предыдущем плане монастыря 1831 года. РГИА. Ф.218. Оп.3. Д.1265. Л.11. Полный размер (5.2 Mb)

	1852 год. Фрагмент плана "Nouveau plan de Moscou illustré": Страстной монастырь. На схематическом изображении собора интересны детали - западный притвор с треугольным фронтоном, круги в тимпанах кокошников (ложных закомар). Изд. Дациаро. Париж, М., СПб., 1852. Полный размер (2.5 Mb)

	1855 год. Вид Страстного монастыря. Самое ранее фотографическое изображение монастырского собора. Фото ателье "Мебиус.Москва". Взято с сайта www.pastvu.com. Полный размер (185 kb)

	1860 год. Вид Страстного монастыря. Монастырский собор показан с юго-запада. Точно передан высокий западный притвор с треугольными фронтонами. Неизвестный литограф середины XIX в. по рисунку А.Феррари. Издание А.П.Руднева. Полный размер (953 kb)

	1861 год с пометами 1863, 1866 гг. Генеральный план Страстного девичьего монастыря. "1. Каменная двухэтажная церковь, лит. а и b паперти". Южное крыльцо разобрано. ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1. Полный размер (9.3 Mb)

	1881 год. Вид Страстного монастыря со стороны Страстной площади. Монастырский собор показан с северо-запада. Виден декор четверика и глав, арки верхней галереи, железные ставни в окнах второго света, граненая печная труба у западного фасада. Главы собора покрыты белилами. Фотогравюра Шерер, Набгольц и Ко. Москва. Соборы, монастыри и церкви. Изд. Найденов Н.А. Ч.III. Отд.1: Часть Земляного города по левую сторону реки Москвы. М., 1882. №1. Полный размер (4.0 Mb)

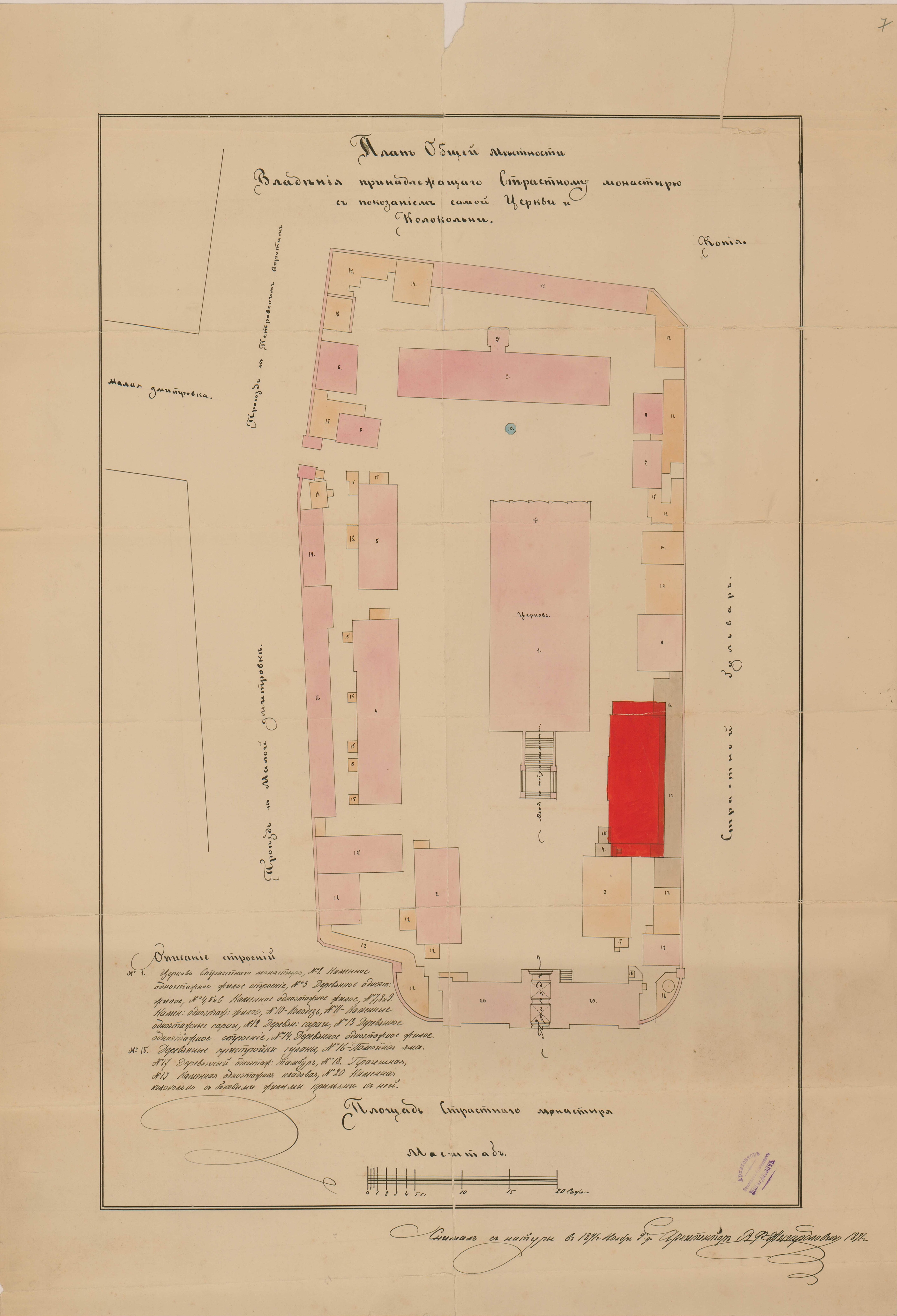

	1891 год. План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович. "1. Церковь Страстного монастыря". Северное и южное крыльца разобраны. ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7. Полный размер (4.2 Mb)

	1887-1897 гг. Вид Страстного монастыря с юго-запада. Одно из самых полных изображений монастырского собора. Показаны четверик основного объема, пятиглавие, трапезная, южный фасад верхнего алтаря с окнами ризницы, двухъярусная галерея (девять арок вдоль южного фасада). Верхний этаж галереи остеклен, в нижнем четыре западные арки открыты, остальные заложены. Видны окно на месте разобранного южного крыльца и высокие арочные проемы придела Анастасии Узорешительницы (устроен в 1849 г.). Центральная глава позолочена, боковые белые. Собрание Э.В.Готье-Дюфайе. №3107-10. Полный размер (325 kb)

	До 1897 года. Вид Страстного монастыря. Монастырский собор показан с юго-запада, до постройки трапезного корпуса в конце 1890-х годов. Видны четверик с пятиглавием, кровля трапезной, часть верхнего алтаря, арочная галерея. Мосгорнаследие. Фотоархив. IV-42-448. Полный размер (5.1 Mb)

	1897 год. Вид Страстного монастыря со стороны Страстной площади. Фотография сделана почти с той же точки, что и фото 1881 года. Изменились главы собора - центральная позолочена, боковые остались белыми. Снимки девичьего Страстного монастыря. Фотография Эйхенвальд. М., 1897. РГАДА. Ф. иллюстративный. Д.2908. Л.6. Полный размер (10.3 Mb)

	1897 год. Страстной монастырь. Наружный вид соборного храма с запада. Хорошо виден декор глав, верхней части четверика и трапезной, западного притвора, а также живописные заполнения тимпанов кокошников (ложных закомар). Центральная глава позолочена, боковые белые. Снимки девичьего Страстного монастыря. Фотография Эйхенвальд. М., 1897. РГАДА. Ф. иллюстративный. Д.2908. Л.7. Полный размер (10.9 Mb)

	1890-е гг. Страстной монастырь на Страстной площади. Вид монастырского собора с северо-запада после возведения пристройки к колокольне, частично закрывшей обзор собора с площади. Центральная глава позолочена, боковые белые. Собрание Э.В.Готье-Дюфайе. №3098/1. Полный размер (1.1 Mb)

	Рубеж XIX-XX веков. Вид Страстного монастыря со стороны улицы Малой Дмитровки. Видны северный и восточный фасады четверика, открытые ставни верхних окон. Цвет глав ретушь передает неправильно: центральная была позолочена, боковые – белые. Открытка. Взято с сайта www.pastvu.com. Полный размер (3.2 Mb)

	Между 1902 и 1909 гг. Фрагмент панорамы Страстной площади: Страстной монастырь. Вид собора с северо-запада. Главы собора вновь изменились: центральная позолочена, а боковые - покрыты жестью с золочеными накладными звездами. Полный размер (2.4 Mb)

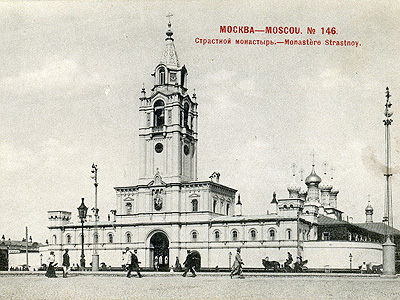

	1900-е гг. Страстной монастырь на Страстной площади. Вид собора с юго-запада после постройки монастырской трапезной, закрывшей обзор храма с площади. Центральная позолочена, боковые покрыты жестью с золочеными накладными звездами. Почтовая открытка. Полный размер (2.0 Mb)

	1927 год. Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент. Фото с сайта www.pastvu.com. Полный размер (1.3 Mb)

	1927 год. Площадь Тверских ворот (Страстная). Вид с дома Нирнзее. Общий вид монастырского собора сверху, с юго-запада. Центральная глава, как и боковые, покрыта жестью с накладными звездами. Фото с сайта www.pastvu.com. Полный размер (677 kb)

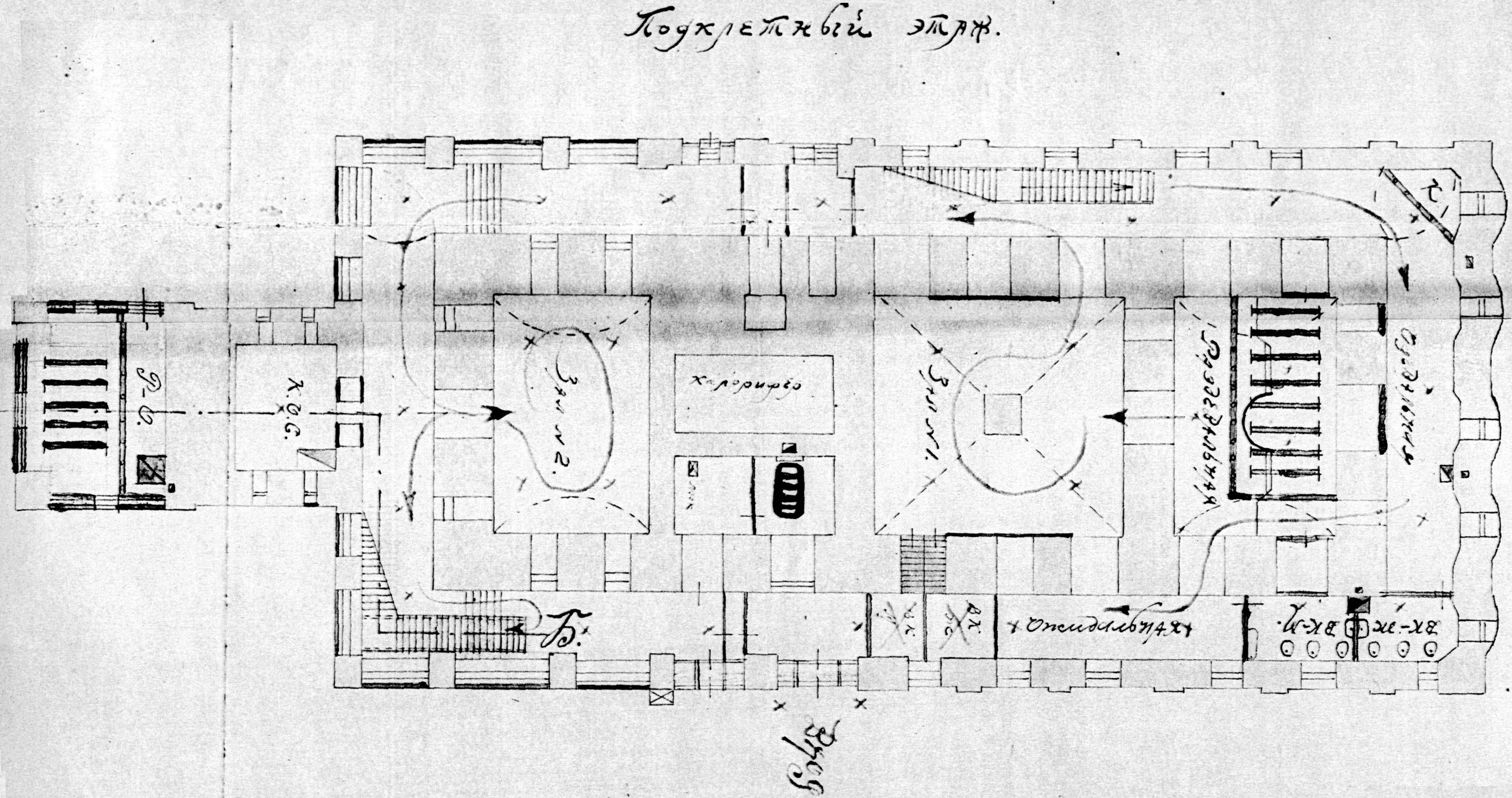

	1928 год. Проект приспособления собора Страстной иконы Божьей Матери для Центрального антирелигиозного музея. План нижнего этажа (подклета). ГНИМА им. А.В.Щусева. РI-1720. Полный размер (1.4 Mb)

	1928 год. Проект приспособления собора Страстной иконы Божьей Матери для Центрального антирелигиозного музея. План верхнего этажа. ГНИМА им. А.В.Щусева. РI-1720. Полный размер (1.0 Mb)

	1928 год. Проект приспособления собора Страстной иконы Божьей Матери для Центрального антирелигиозного музея. Разрез части галереи с проектом лестницы между верхним и нижним ярусами. ГНИМА им. А.В.Щусева. РI-1720. Полный размер (1.6 Mb)

	1920-е гг. Собор Страстного монастыря, приспособленный под Центральный антирелигиозный музей. Западный фасад. Хорошо виден кирпичный декор глав и верхней части четверика, карниз трапезной, штукатурное оформление обходной галереи и западного притвора. Главы покрыты жестью с накладными звездами. Фото с сайта www.pastvu.com. Полный размер (419 kb)

	1930 год. Дворик за собором Страстной иконы Божьей Матери в бывшем Страстном монастыре. Фотография И.Ильфа. Уникальное изображение нижней алтарной части храма. Видны алтарные полукружия, разделенные колонками на высоких постаментах, и угловые ширинки. Илья Ильф - фотограф. М., 2002. С.112. Полный размер (1.7 Mb)

	1935 год. Вид с балкона здания издательства "Известий" на собор и северо-восточную часть Страстного монастыря. Видны северный и западный фасады четверика, часть верхней апсиды, верх трапезной, нижний придел Николая Чудотворца с небольшой главкой, обходная галерея (восемь арок). Главы покрыты жестью с накладными звездами. Мосгорнаследие. Архив. Негатив IV-42-445. Полный размер (2.9 Mb)

	1930-е гг. Страстной монастырь. Вид на боковые (хозяйственные) ворота со стороны Малой Дмитровки. Хорошо виден северный фасад четверика, в том числе живописные изображения в тимпанах кокошников (ложных закомар). Мосгорнаследие. Фотоархив. Негатив IV-42-443. Полный размер (3.1 Mb)

	Конец 1920-х - 1930-е гг. Собор Страстного монастыря, вид с юго-востока. Видны восточный и южный фасады четверика, главы, а также южная часть галереи: остекленный верхний ярус, главка над верхним приделом Нила Столбенского (устроен в 1899 г.), высокие арочные проемы нижнего придела Анастасии Узорешительницы (устроен в 1849 г.), дверь на месте разобранного южного крыльца, четыре открытые западные арки. ГНИМА им. А.В.Щусева. Фототека. Уникальные фото, коробка б/№ "Москва. Монастыри". Полный размер (1.4 Mb)
