Собор Страстной иконы Божьей Матери
1692 г.

Собор построен в 1692 году "по обещанию" царицы Натальи Кирилловны. Первоначально имел три престола - верхний главный храм во имя Страстной иконы Божьей Матери, нижний Архистратига Михаила и северный придел Николая Чудотворца. Собор окружала арочная галерея с парапетом, на которую с трех сторон вели открытые лестницы. В деталях убранства храм обладал большим сходством с сохранившимися памятниками Московского Высокопетровского монастыря - церковью Сергия (родовой усыпальницей Нарышкиных) и надвратной колокольней.


3D модели – результаты проекта

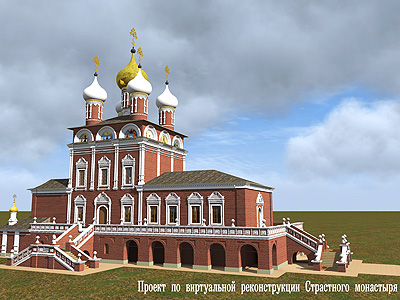

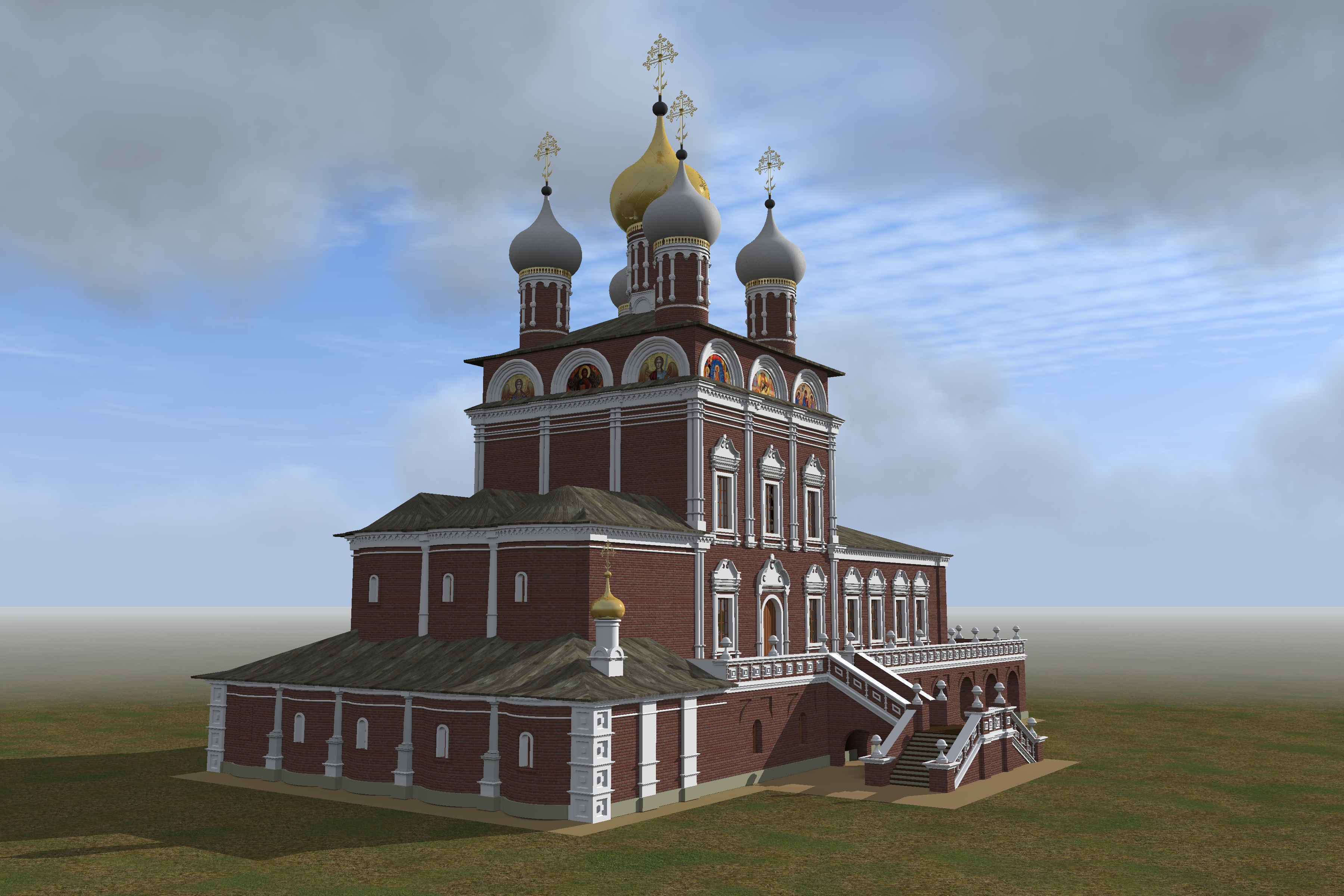

3D реконструкция собора Страстной иконы Божьей матери на 1702 год. Вид с северо-запада.

Визуализация 3D модели выполнена в программе Autodesk 3Ds Max (рендер VRAY).

Полный размер (5.7 Mb)

3D реконструкция собора Страстной иконы Божьей матери на 1702 год. Вид с северо-востока.

Визуализация 3D модели выполнена в программе Artlantis.

Полный размер (4.2 Mb)

3D реконструкция собора Страстной иконы Божьей матери на 1702 год. Вид с юго-запада, сверху.

Визуализация 3D модели выполнена в программе Artlantis.

Полный размер (4.9 Mb)

3D реконструкция собора Страстной иконы Божьей матери на 1702 год. Вид с юго-запада, снизу.

Визуализация 3D модели выполнена в программе Artlantis.

Полный размер (4.4 Mb)

3D реконструкция собора Страстной иконы Божьей матери на 1702 год. Вид с юга.

Визуализация 3D модели выполнена в программе Artlantis.

Полный размер (4.0 Mb)


Рабочие материалы к реконструкции

(см. также общий раздел источников для реконструкции Страстного собора)

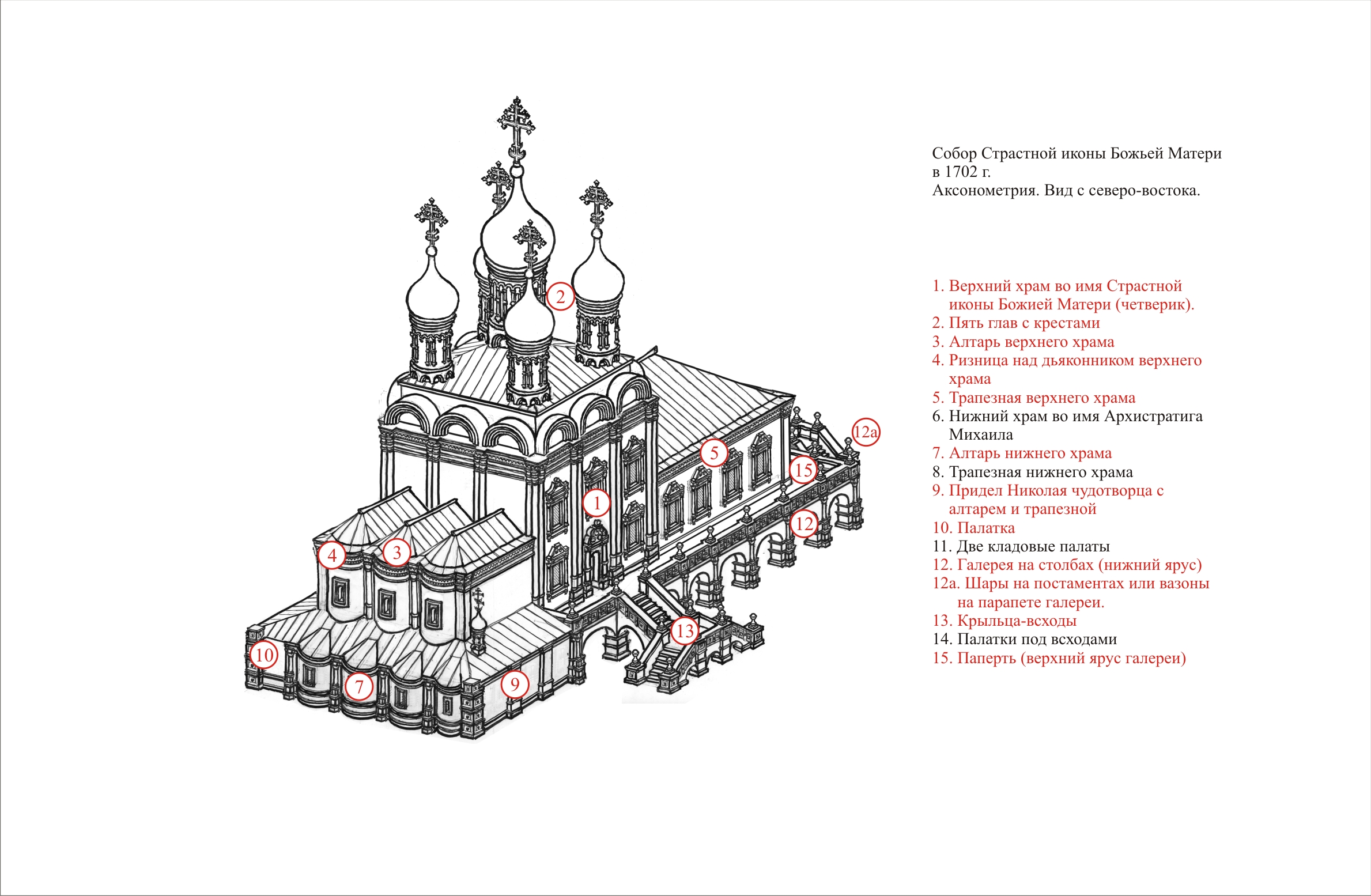

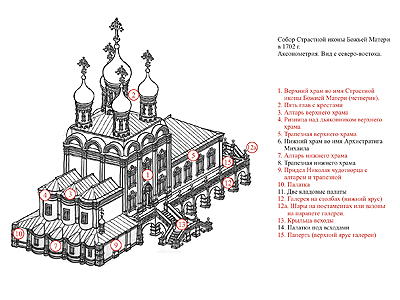

Собор Страстной иконы Божьей Матери в 1702 году. Аксонометрия. Вид с северо-востока.

Вариант с экспликацией (1.0 Mb)

"Чистый" чертеж (2.7 Mb)

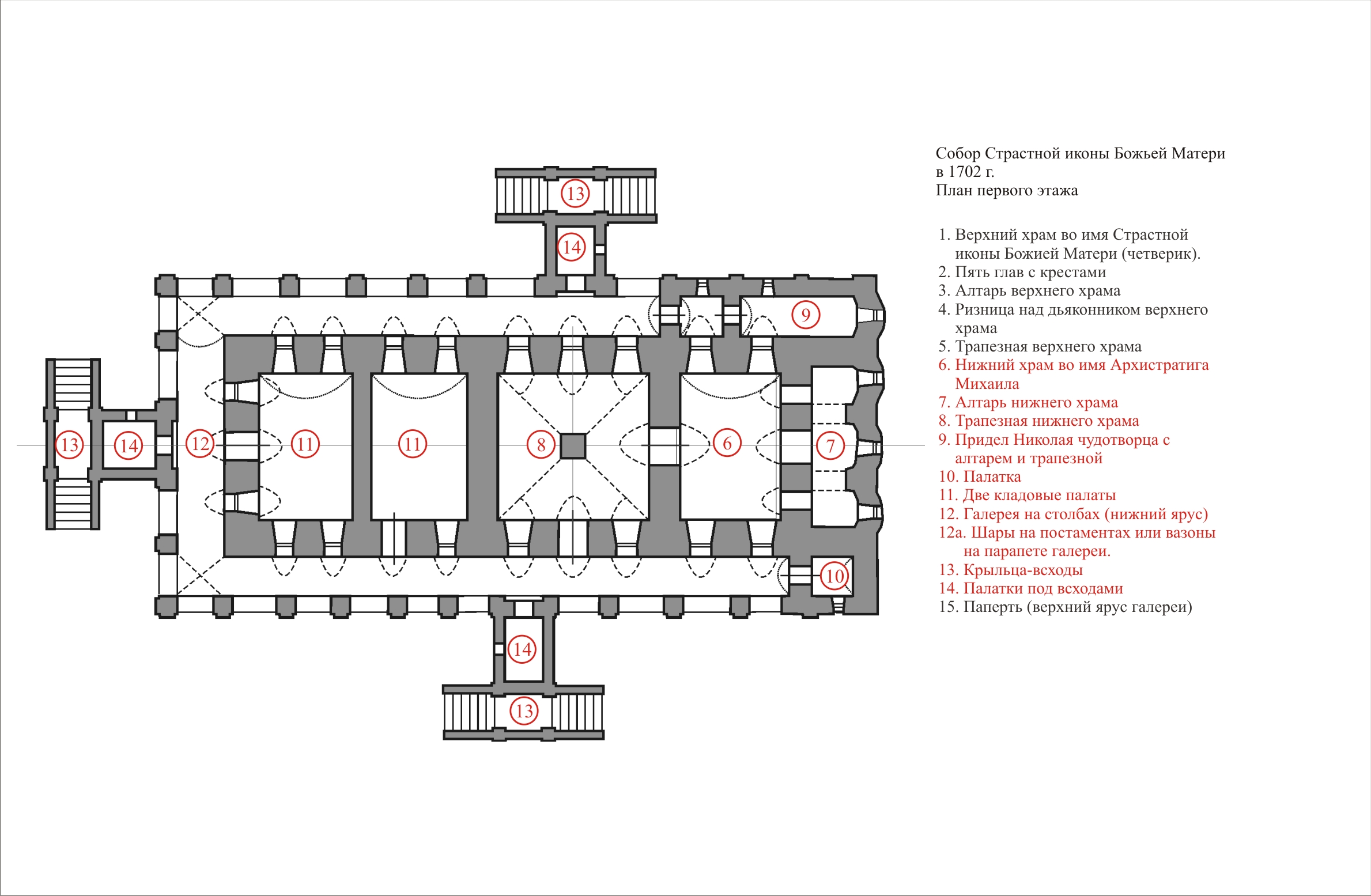

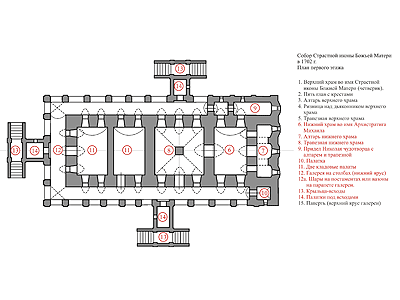

Собор Страстной иконы Божьей Матери в 1702 г. План первого этажа.

Вариант с экспликацией (674 kb)

"Чистый" чертеж (346 kb)

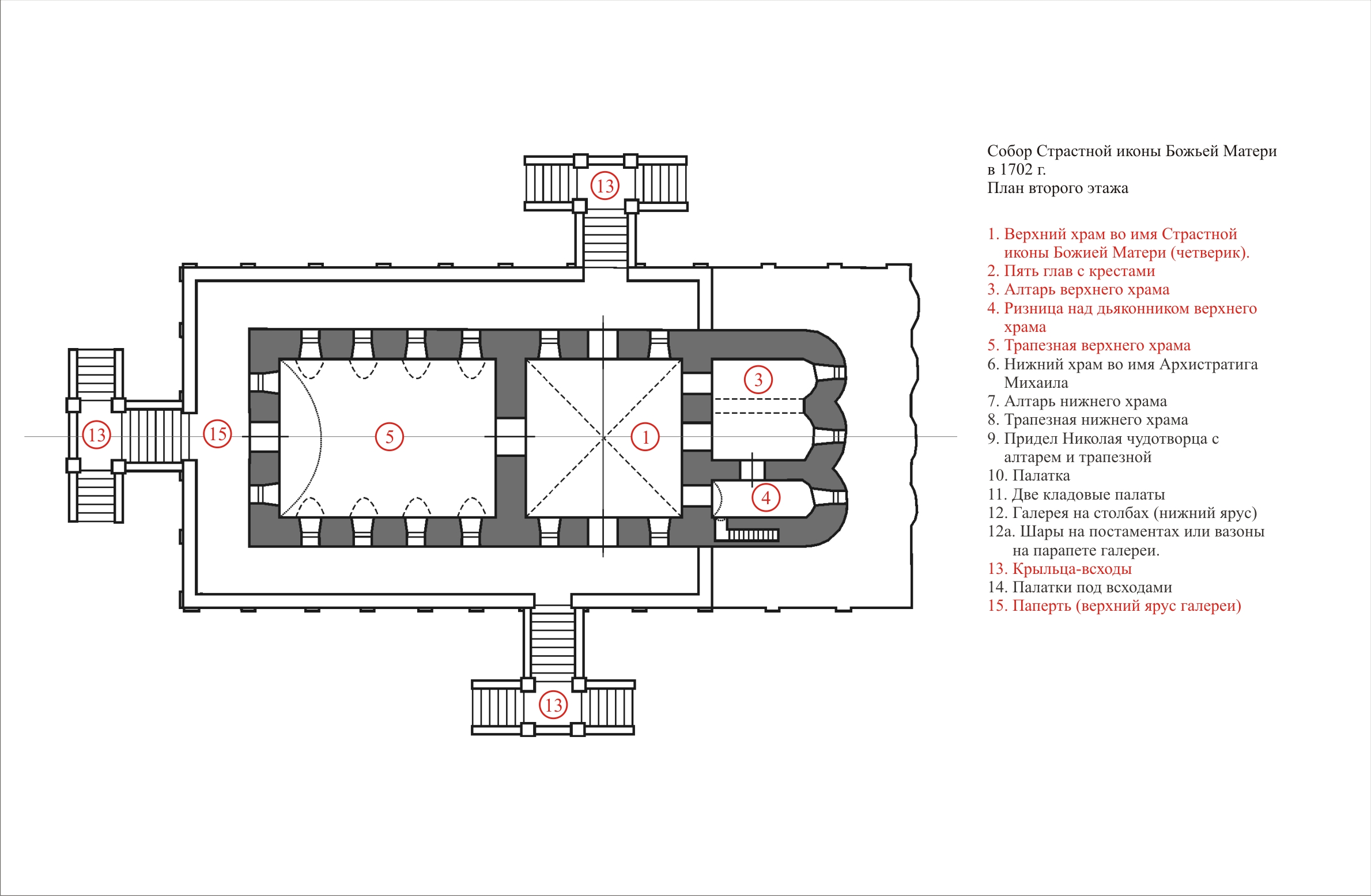

Собор Страстной иконы Божьей Матери в 1702 г. План второго этажа.

Вариант с экспликацией (568 kb)

"Чистый" чертеж (260 kb)

Собор Страстной иконы Божьей Матери в 1702 году. Северный фасад.

Вариант с экспликацией (2.3 Mb)

"Чистый" чертеж (14.8 Mb)

Первая половина XVIII века. Страстной монастырь. Клеймо лубочной картины "Московский Кремль и монастыри".

Одно из самых первых изображений Страстного монастыря представлено на лубке первой половины XVIII века. Изображение является фрагментом большой лубочной картины, представляющей Московский Кремль в окружении клейм с видами московских монастырей. Источник давно введен в научный оборот: при всей условности изображения он содержит уникальную информацию об облике московских монастырей рубежа XVII-XVIII веков, в том числе полностью утраченных комплексов. Его достоверность подтверждена анализом изображений хорошо известных памятников. Художественный метод автора можно назвать "иконописным" - не обладая необходимыми навыками, он передает не реальный вид объекта, а его образ. Составные части изображения - объемы храмов или детали декора - являются своеобразными "знаками", обозначающими тот или иной архитектурный элемент. При этом "знак" не полностью условен, а представляет собой подобие подлинного объекта. Такой способ изображения архитектурных сооружений типичен для иконы и средневековой миниатюры. Однако данный лубок отличается от иконы тем, что передает не собирательный образ храма или монастыря, а точно показывает конкретный комплекс, используя при этом набор повторяющих "знаков". Поэтому изображение на лубке, например, кокошников можно считать доказательством их существования, но нет смысла считать их число - оно может оказаться произвольным.

Полный размер изображения с комментариями (2.2 Mb)
