Каменное одноэтажное здание примыкало к монастырской ограде к югу от собора.
Западная часть дома (кельи) появилась между 1849 и 1861 гг. (по данным страховой описи - в 1886 г.). Восточная часть (богадельня) возведена в 1897-1899 гг. по проекту арх. В.Ф.Жигардловича с повторением архитектурных форм келий.
На планах западная часть дома показана каменной, но в страховой описи этот объем обозначен как "деревянный и обложенный снаружи кирпичом, отштукатурен".
В 1914 году в здании размещались кельи (три комнаты) и богадельня.
Известен проект расширения здания 1897 г. Дом виден на фотографиях.
3D модель дома на 1910-е годы выполнена в программе ArchiCAD.
 |

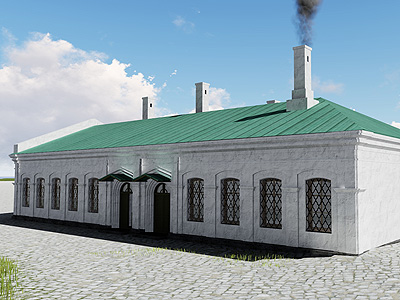

3D реконструкция каменной богадельни с кельями Страстного монастыря (№18 на плане) на 1910-е годы. Вид с запада.
Визуализация 3D модели выполнена в программе Lumion. Полный размер (1.1 Mb) |
 |

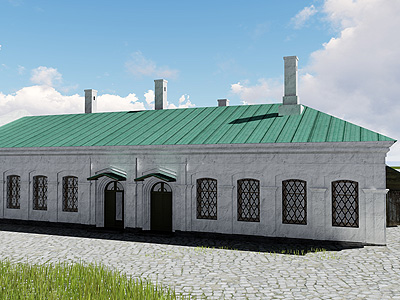

3D реконструкция каменной богадельни с кельями Страстного монастыря (№18 на плане) на 1910-е годы. Северо-западный фасад.
Визуализация 3D модели выполнена в программе Lumion. Полный размер (1.2 Mb) |
 |

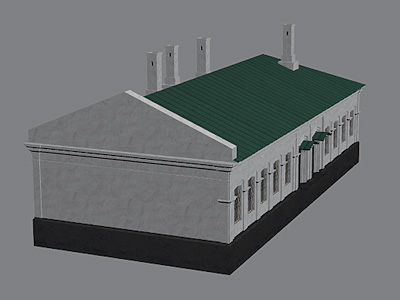

Интерактивная 3D модель каменной богадельни с кельями Страстного монастыря (№18 на плане) на 1910-е годы в формате PDF.
Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X. Полный размер (6.5 Mb) |
 |
1849 год.

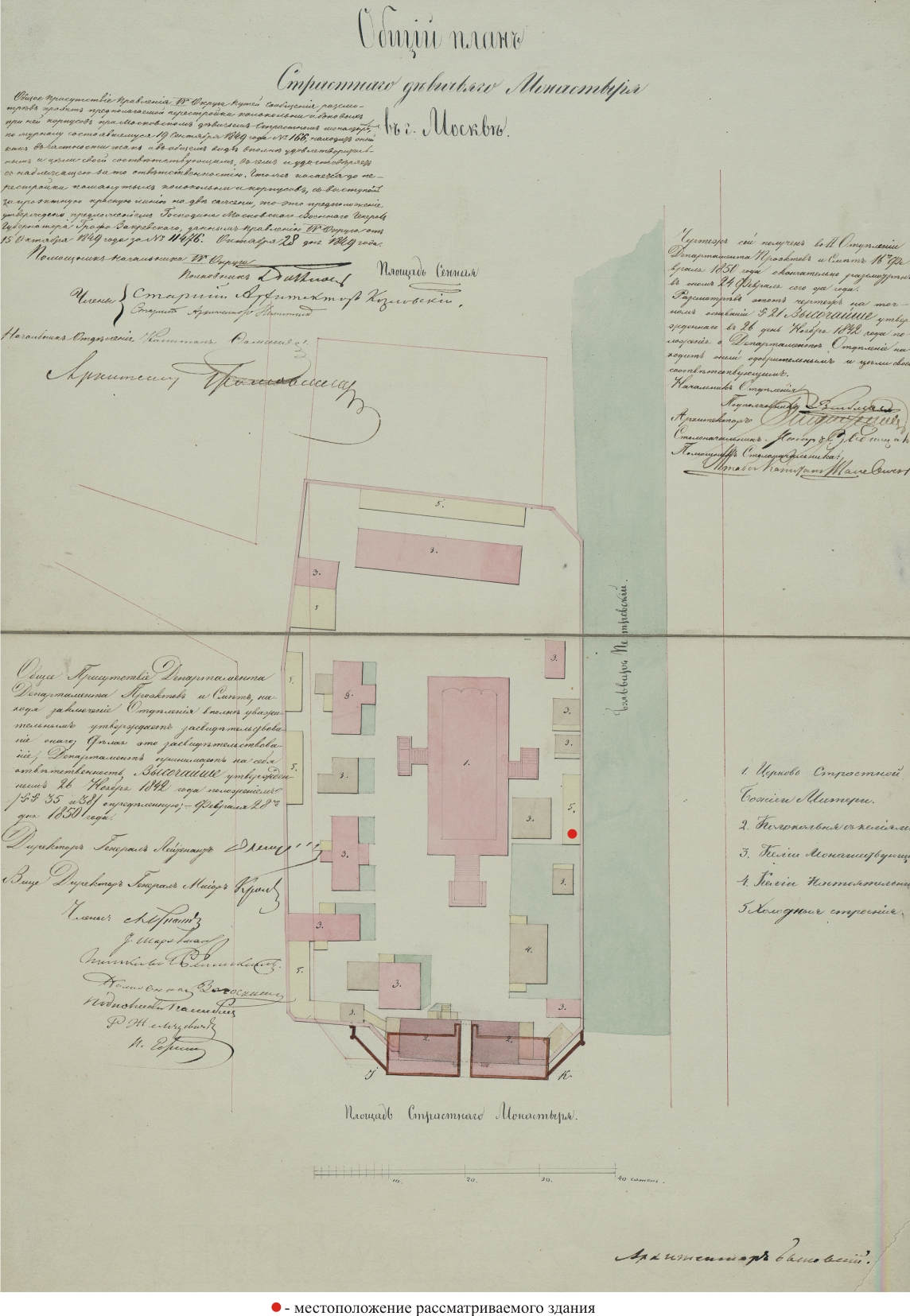

Генеральный план Страстного девичьего монастыря в Москве с обозначением новой колокольни. Архитектор М.Д.Быковский. Рассматриваемое здание обозначено красным маркером. РГИА. Ф.218. Оп.3. Д.1265. Л.11. Полный размер (1.3 Mb) |
 |
1861 год с пометами 1863, 1866 годов.

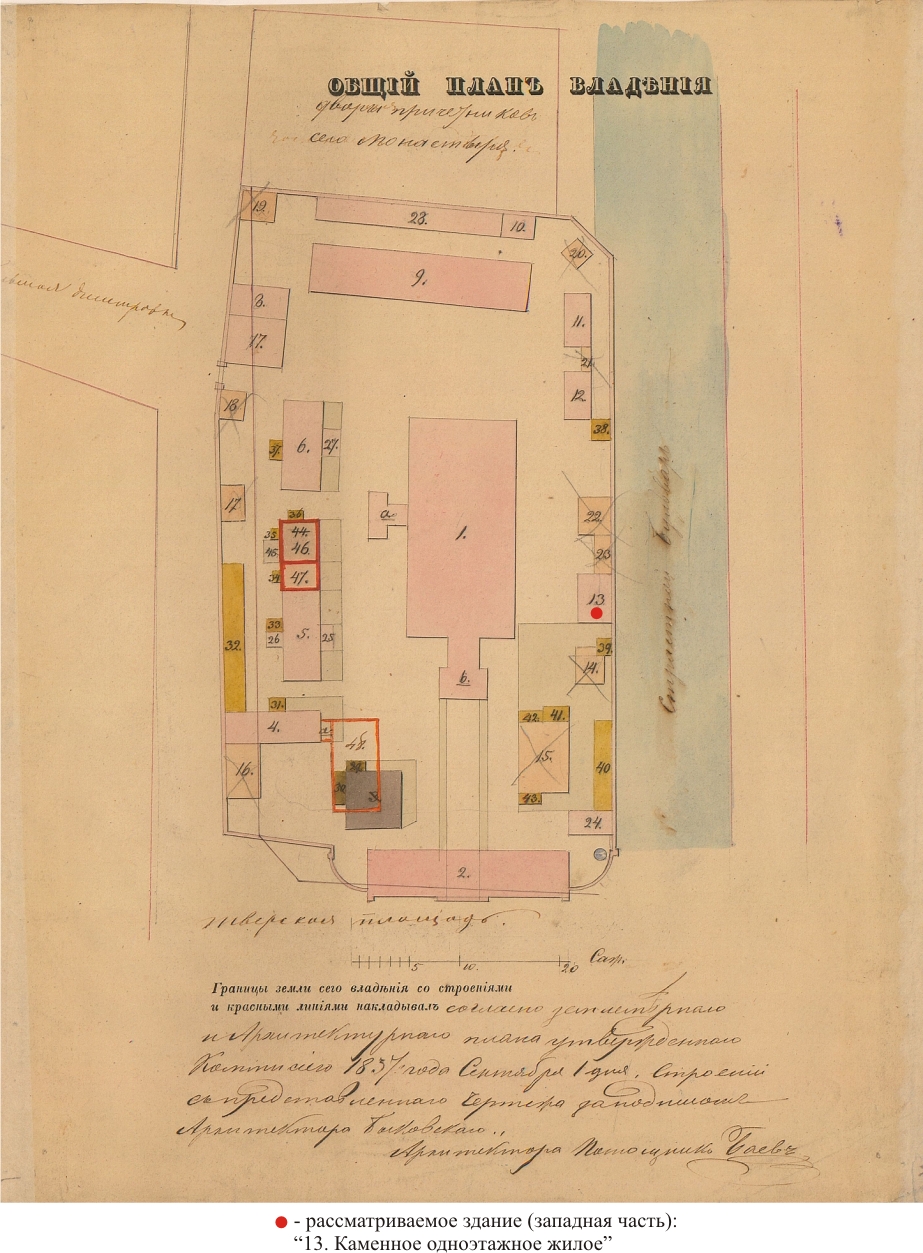

Генеральный план Страстного девичьего монастыря. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1. Полный размер (847 kb) |
 |
1891 год.
План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7. Полный размер (495 kb) |
 |
1897 год.

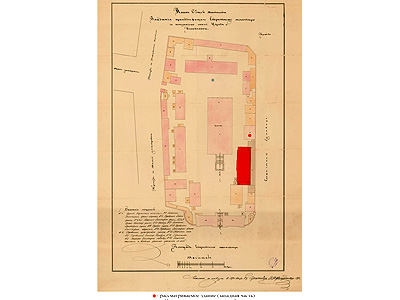

План Страстного девичьего монастыря. Проект постройки трапезной. Архитектор В.Ф.Жигардлович. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф.54. Оп.152. Д.23. Л.3. Полный размер (549 kb) |
 |
1927 год.
Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент. Рассматриваемое здание обозначено красным маркером. Фото с сайта www.pastvu.com. Полный размер (433 kb) |
 |
1928 год.

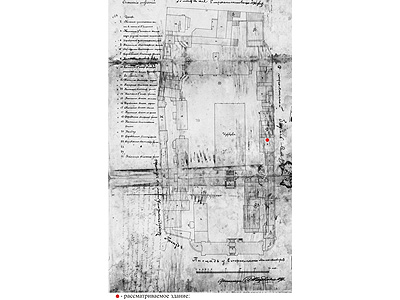

Генеральный план бывшего Страстного монастыря. Рассматриваемое здание обозначено красным маркером. ГНИМА им. А.В.Щусева. РI-1720. Полный размер (392 kb) |
 |

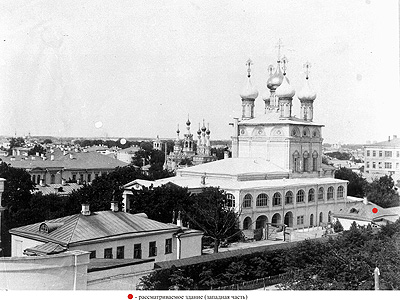

1887-1897 гг.

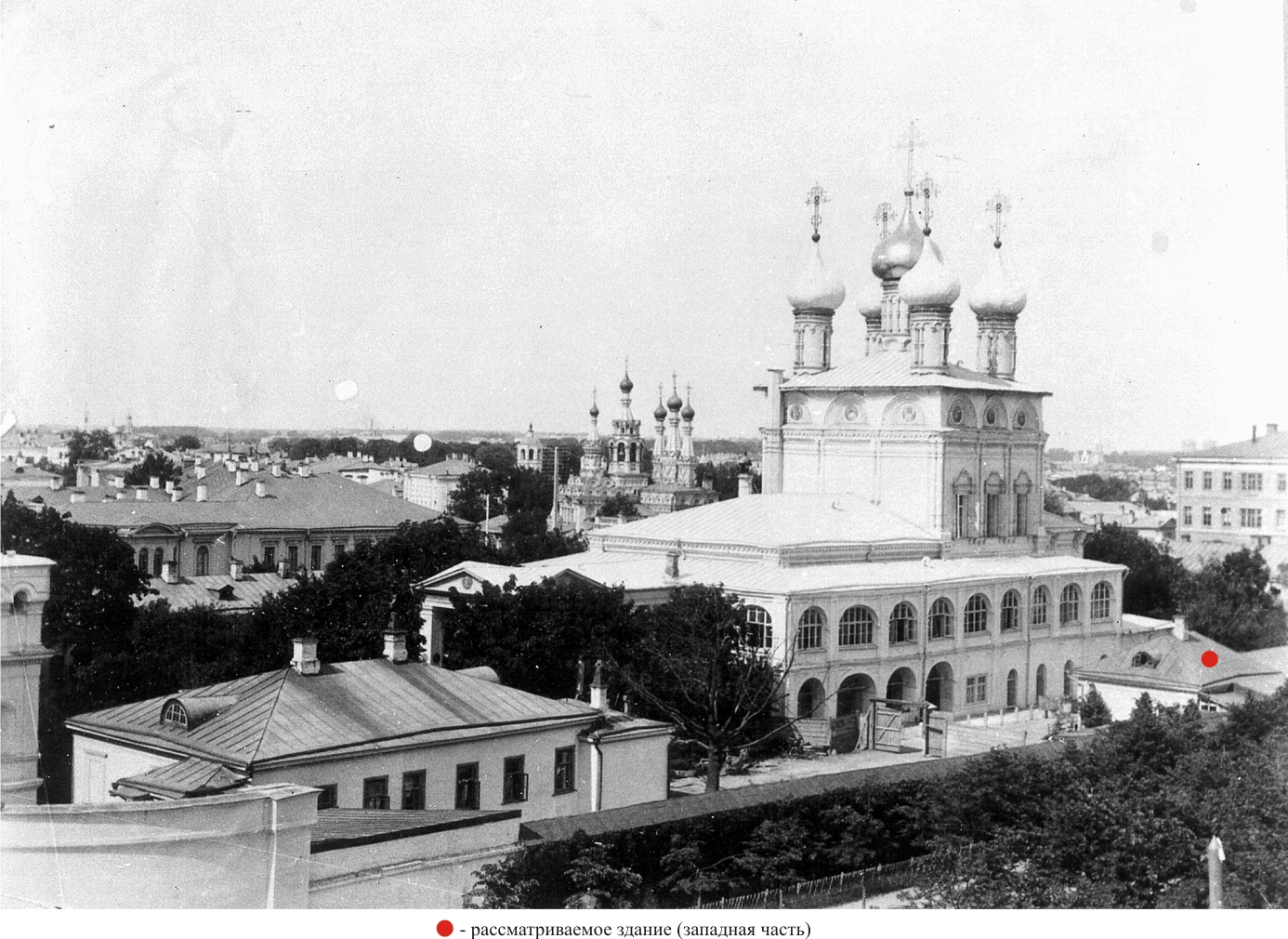

Вид Страстного монастыря с юга. Рассматриваемое здание обозначено красным маркером. Собрание Э.В.Готье-Дюфайе. №3107-10. Полный размер (983 kb) |
 |
1897 год.
Проект постройки богадельни в Страстном монастыре (пристройки к зданию келий). План, фасад, разрез. Архитектор В.Ф.Жигардлович. ЦГА Москвы. Ф.54. Оп.152. Д.23. Л.11. Полный размер (4.5 Mb) |
