Страстной монастырь
Не сохранился. Разрушен в 1937 г.
Исторический адрес: Тверская ул., 44

Деревянный одноэтажный флигель (келья) около ограды
1890-е гг.

Деревянный одноэтажный дом с каменным подвалом размещался в северном углу монастырской ограды. Был обшит тесом.

Дом появился между 1849 и 1861 гг., перестроен между 1891 и 1897 гг. (по данным страховой описи - в 1899 г.)

В 1914 году в доме размещалась келья (одна комната с перегородками).

На всех планах здание изображается несколько по-разному. Крыша здания видна на фотографиях.

3D модель дома на 1910-е годы выполнена в программе ArchiCAD.

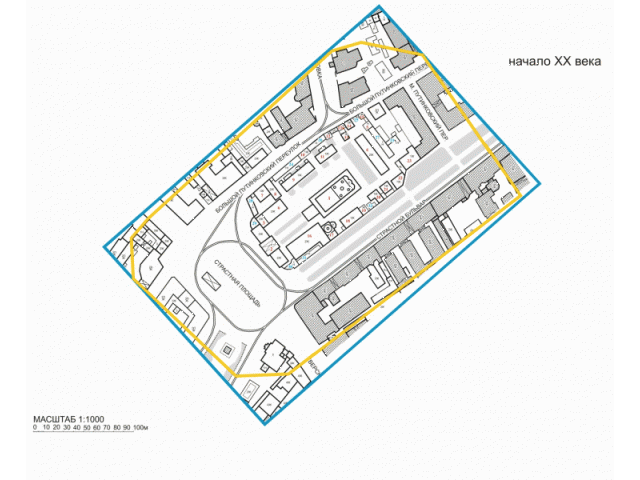

Местоположение здания на плане 1910 г.
и современном космоснимке Яндекс

3D модели – результаты проекта

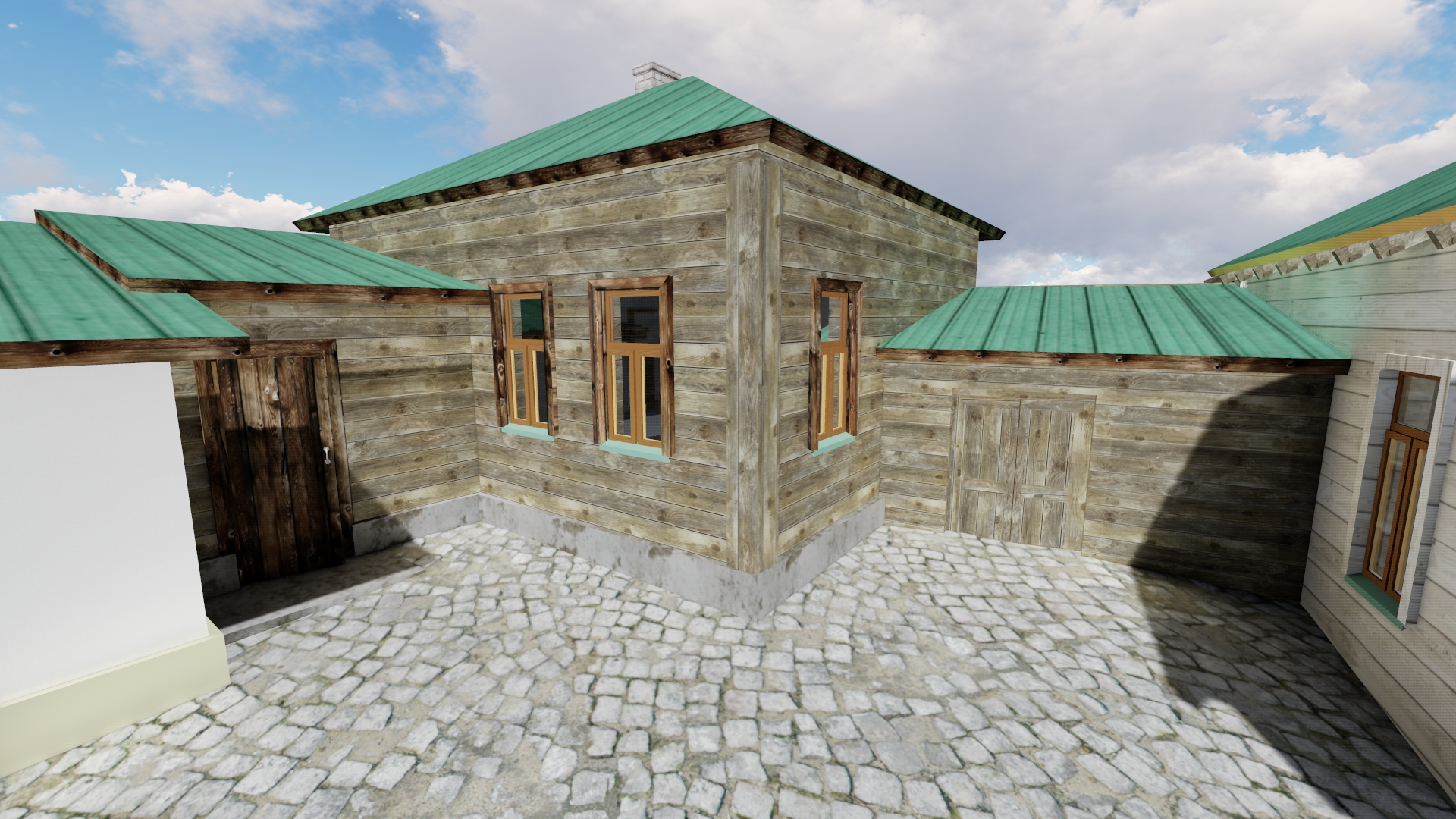

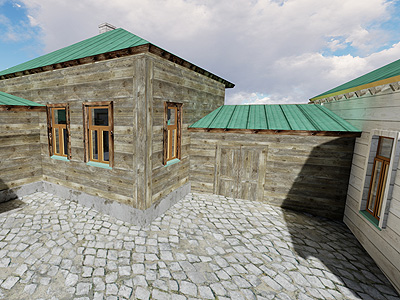

	3D реконструкция деревянной одноэтажной кельи Страстного монастыря (№15 на плане) на 1910-е годы. Вид с юга.   Визуализация 3D модели выполнена в программе Lumion.   Полный размер (1.3 Mb)
	Интерактивная 3D модель деревянной одноэтажной кельи Страстного монастыря (№15 на плане) на 1910-е годы в формате PDF.   Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X.   Полный размер (7.2 Mb)

Источники реконструкции

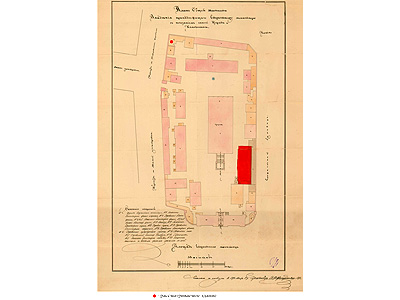

	1849 год. Генеральный план Страстного девичьего монастыря в Москве с обозначением новой колокольни. Архитектор М.Д.Быковский.   Рассматриваемое здание обозначено красным маркером.   РГИА. Ф.218. Оп.3. Д.1265. Л.11.   Полный размер (1.3 Mb)
	1861 год с пометами 1863, 1866 годов. Генеральный план Страстного девичьего монастыря.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1.   Полный размер (849 kb)

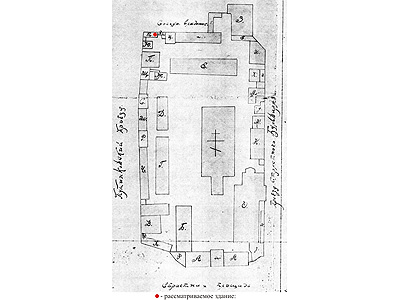

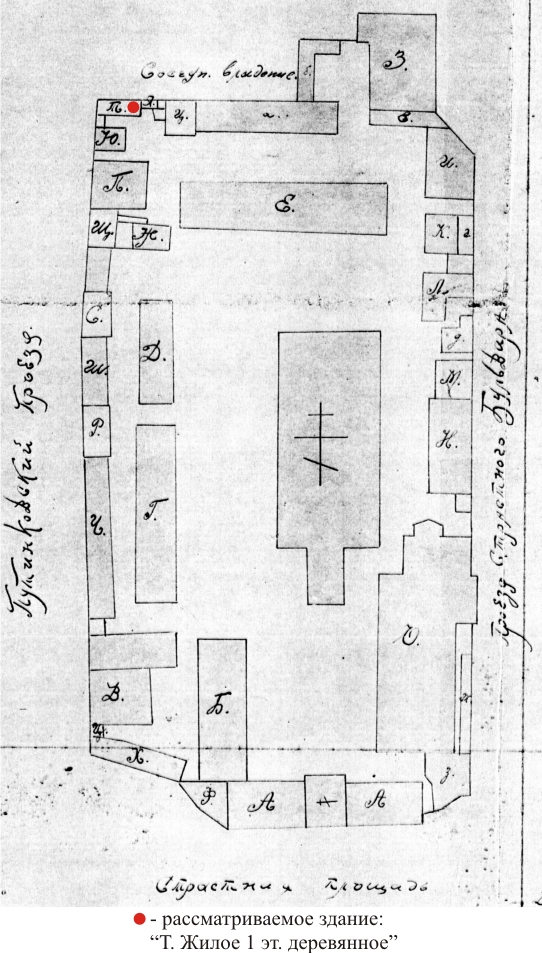

	1891 год. План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7.   Полный размер (490 kb)

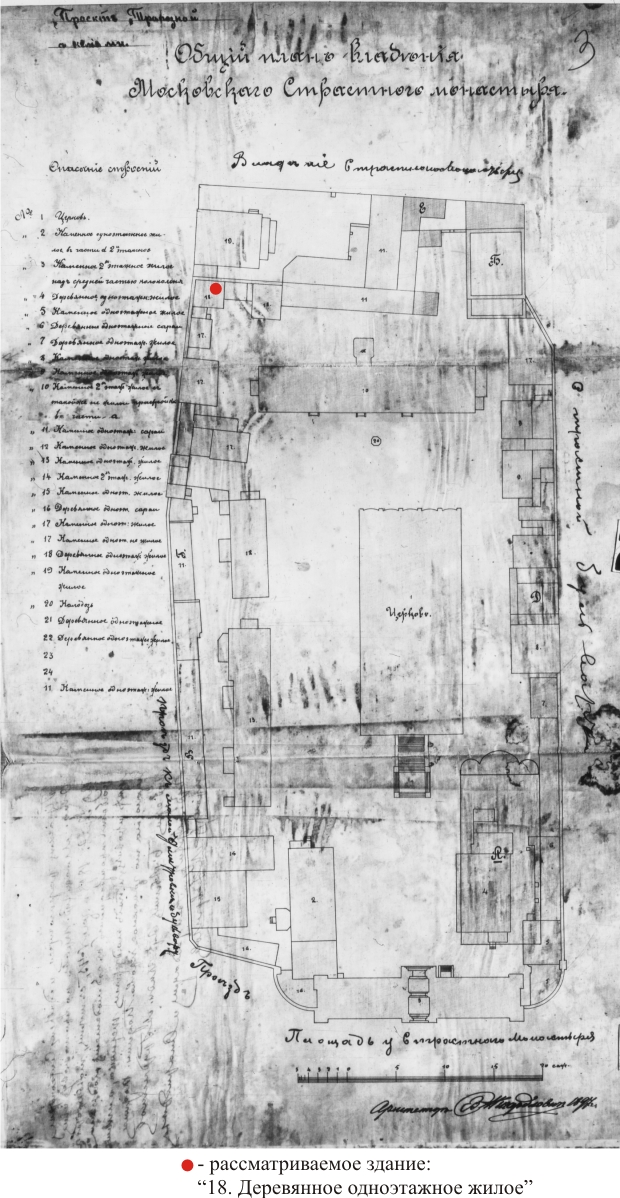

	1897 год. План Страстного девичьего монастыря. Проект постройки трапезной. Архитектор В.Ф.Жигардлович.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф.54. Оп.152. Д.23. Л.3.   Полный размер (526 kb)
	1928 год. Генеральный план бывшего Страстного монастыря.   Рассматриваемое здание обозначено красным маркером.   ГНИМА им. А.В.Щусева. РI-1720.   Полный размер (392 kb)

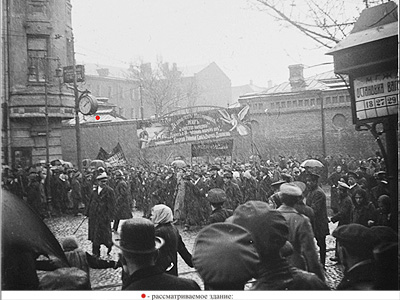

	1917 год. Революционный митинг на пересечении Малой Дмитровки и Страстной площади. Вид на ограду Страстного монастыря.   Рассматриваемое здание обозначено красным маркером.   Фото из блога climenty.livejournal.com.   Полный размер (202 kb)
