Проект «Виртуальная реконструкция московского Страстного монастыря»

Главная страница результатов проекта

Список зданий и сооружений на 1910 г.

Страстной монастырь
Не сохранился. Разрушен в 1937 г.
Исторический адрес: Тверская ул., 44

Каменный флигель с деревянной пристройкой к востоку от задних ворот (кельи)
1870-е гг.

Небольшая одноэтажная каменная келья с деревянными пристройками располагалась к востоку от задних, хозяйственных ворот монастыря. Каменный объем был выдвинут вглубь монастырской территории, деревянные строения примыкали к ограде. Деревянные части здания в одних источниках называются нежилыми, в других - жилой постройкой со службами. Видимо, речь идет о кухне (оштукатуренный деревянный объем у ограды) и сараях.

Все части здания появились между 1861 и 1891 гг. (по данным страховой описи 1910 г. - в 1855 и 1870 г.).

В 1914 году в каменном доме размещалась одна келья.

Здания фрагментарно видно на фотографиях.

3D модель дома на 1910-е годы выполнена в программе ArchiCAD.


Местоположение здания на плане 1910 г.
и современном космоснимке Яндекс


3D модели – результаты проекта

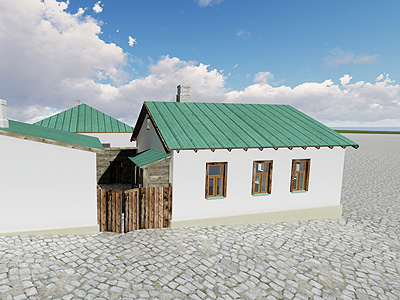

3D реконструкция каменной кельи с деревянными пристройками Страстного монастыря (№13 на плане) на 1910-е годы. Вид с запада.

Визуализация 3D модели выполнена в программе Lumion.

Полный размер (1.0 Mb)

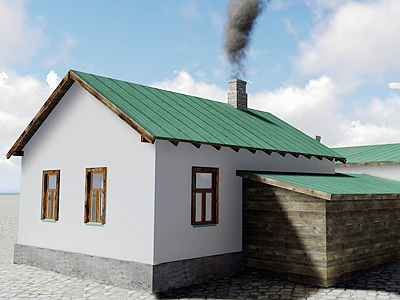

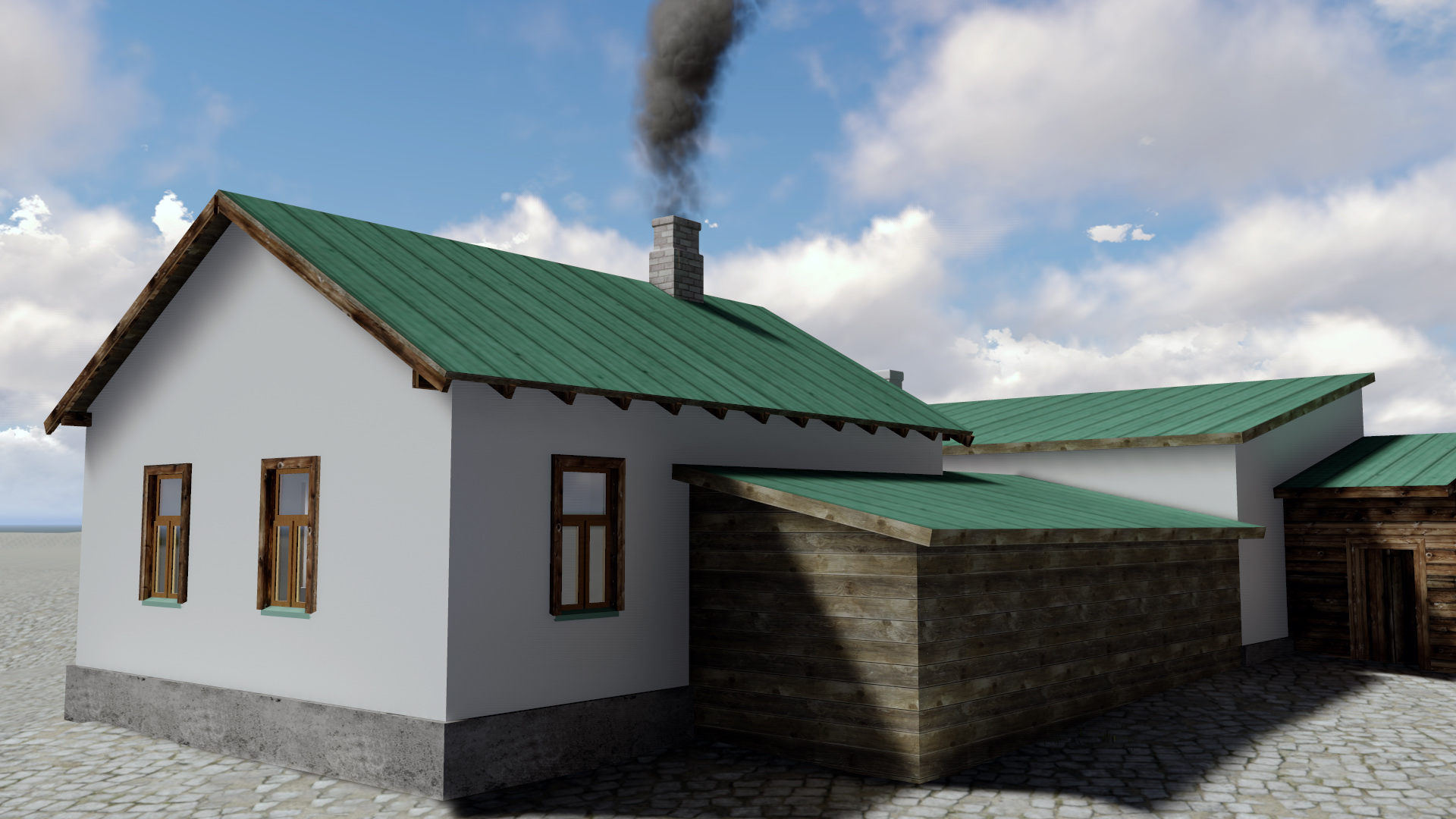

3D реконструкция каменной кельи с деревянными пристройками Страстного монастыря (№13 на плане) на 1910-е годы. Вид с юго-востока.

Визуализация 3D модели выполнена в программе Lumion.

Полный размер (518 kb)

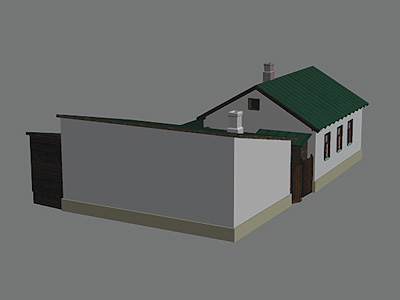

Интерактивная 3D модель каменной кельи с деревянными пристройками Страстного монастыря (№13 на плане) на 1910-е годы в формате PDF.

Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X.

Полный размер (13.1 Mb)


Источники реконструкции

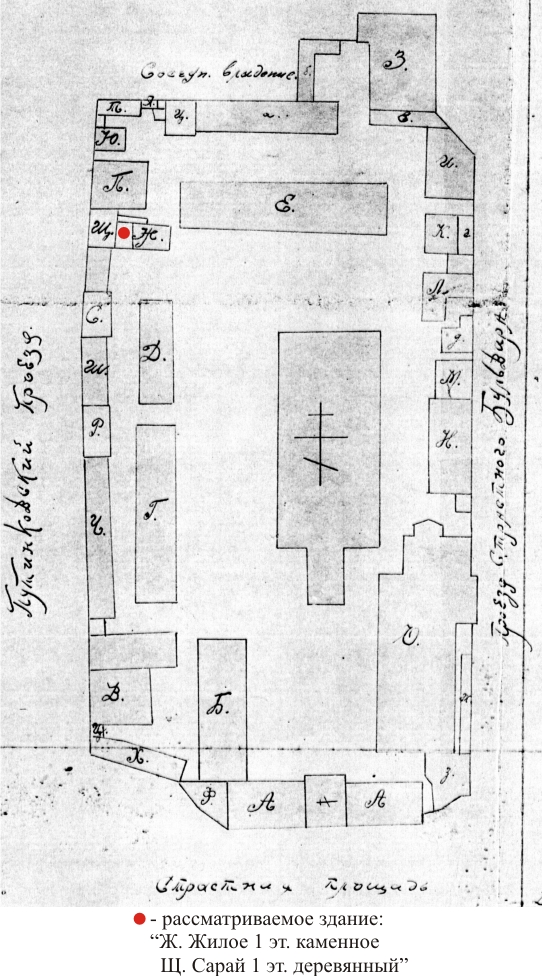

1861 год с пометами 1863, 1866 годов.
Генеральный план Страстного девичьего монастыря.

Рассматриваемое здание обозначено красным маркером.

ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1.

Полный размер (848 kb)

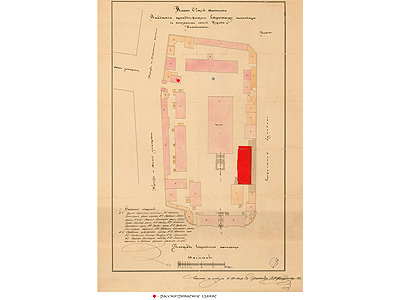

1891 год.
План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович.

Рассматриваемое здание обозначено красным маркером.

ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7.

Полный размер (501 kb)

1897 год.
План Страстного девичьего монастыря. Проект постройки трапезной. Архитектор В.Ф.Жигардлович.

Рассматриваемое здание обозначено красным маркером.

ЦГА Москвы. Ф.54. Оп.152. Д.23. Л.3.

Полный размер (535 kb)

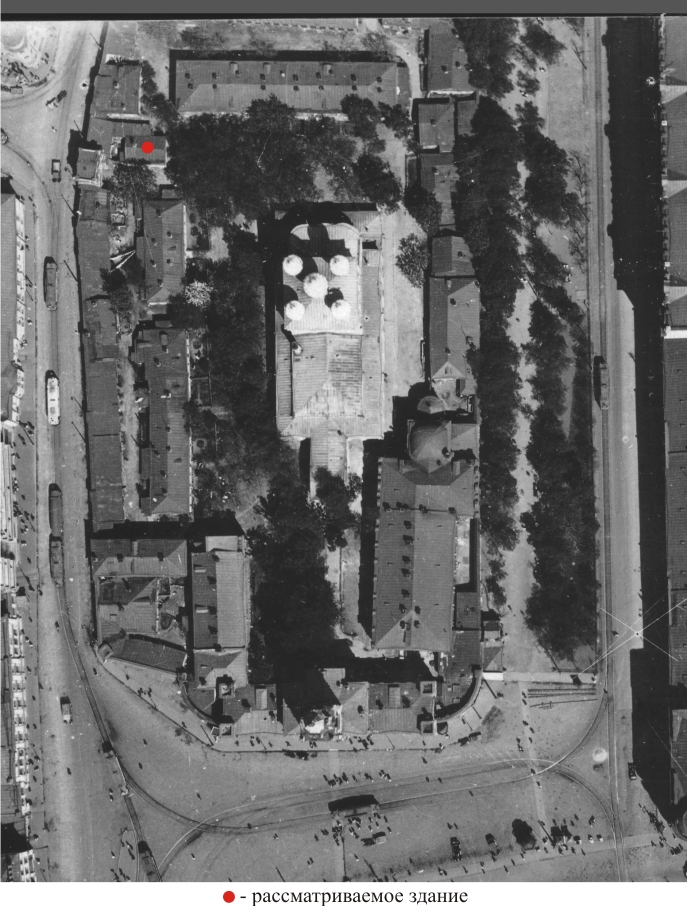

1927 год.
Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент.

Рассматриваемое здание обозначено красным маркером.

Фото с сайта www.pastvu.com.

Полный размер (433 kb)

1928 год.
Генеральный план бывшего Страстного монастыря.

Рассматриваемое здание обозначено красным маркером.

ГНИМА им. А.В.Щусева. РI-1720.

Полный размер (398 kb)

Рубеж XIX–XX веков.
Вид Страстного монастыря со стороны улицы Малой Дмитровки.

Рассматриваемое здание обозначено красным маркером.

Открытка. Взято с сайта www.pastvu.com.

Полный размер (1 .0 Mb)

1935 год.
Вид с балкона здания издательства "Известий" на собор и северо-восточную часть Страстного монастыря.

Рассматриваемое здание обозначено красным маркером.

Мосгорнаследие. Фотоархив. Негатив IV-42-445.

Полный размер (798 kb)
