Проект «Виртуальная реконструкция московского Страстного монастыря»

Главная страница результатов проекта

Список зданий и сооружений на 1910 г.

Страстной монастырь
Не сохранился. Разрушен в 1937 г.
Исторический адрес: Тверская ул., 44

Одноэтажная деревянная келья у северной стены, к западу от хозяйственных ворот
Середина XIX в., 1886 г.

Небольшая деревянная келья примыкала к монастырской ограде к западу от хозяйственных ворот. Была возведена между 1849 и 1861 гг., перестроена к 1891 г. (по данным страховой описи - в 1886 г.) Дом был обшит тесом и окрашен масляной краской.

В 1914 году в доме размещались кельи (две комнаты).

Крыша здания видна на фотографиях.

3D модель дома на 1910-е годы выполнена в программе ArchiCAD.

Местоположение здания на плане 1910 г.
и современном космоснимке Яндекс

3D модели – результаты проекта

	3D реконструкция деревянной кельи Страстного монастыря (№12 на плане) на 1910-е годы. Вид с юго-востока.   Визуализация 3D модели выполнена в программе Lumion.   Полный размер (1.3 Mb)
	3D реконструкция деревянной кельи Страстного монастыря (№12 на плане) на 1910-е годы. Вид с юго-востока.   Визуализация 3D модели выполнена в программе Lumion.   Полный размер (1.2 Mb)
	Интерактивная 3D модель деревянной кельи Страстного монастыря (№12 на плане) на 1910-е годы в формате PDF.   Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X.   Полный размер (4.4 Mb)

Источники реконструкции

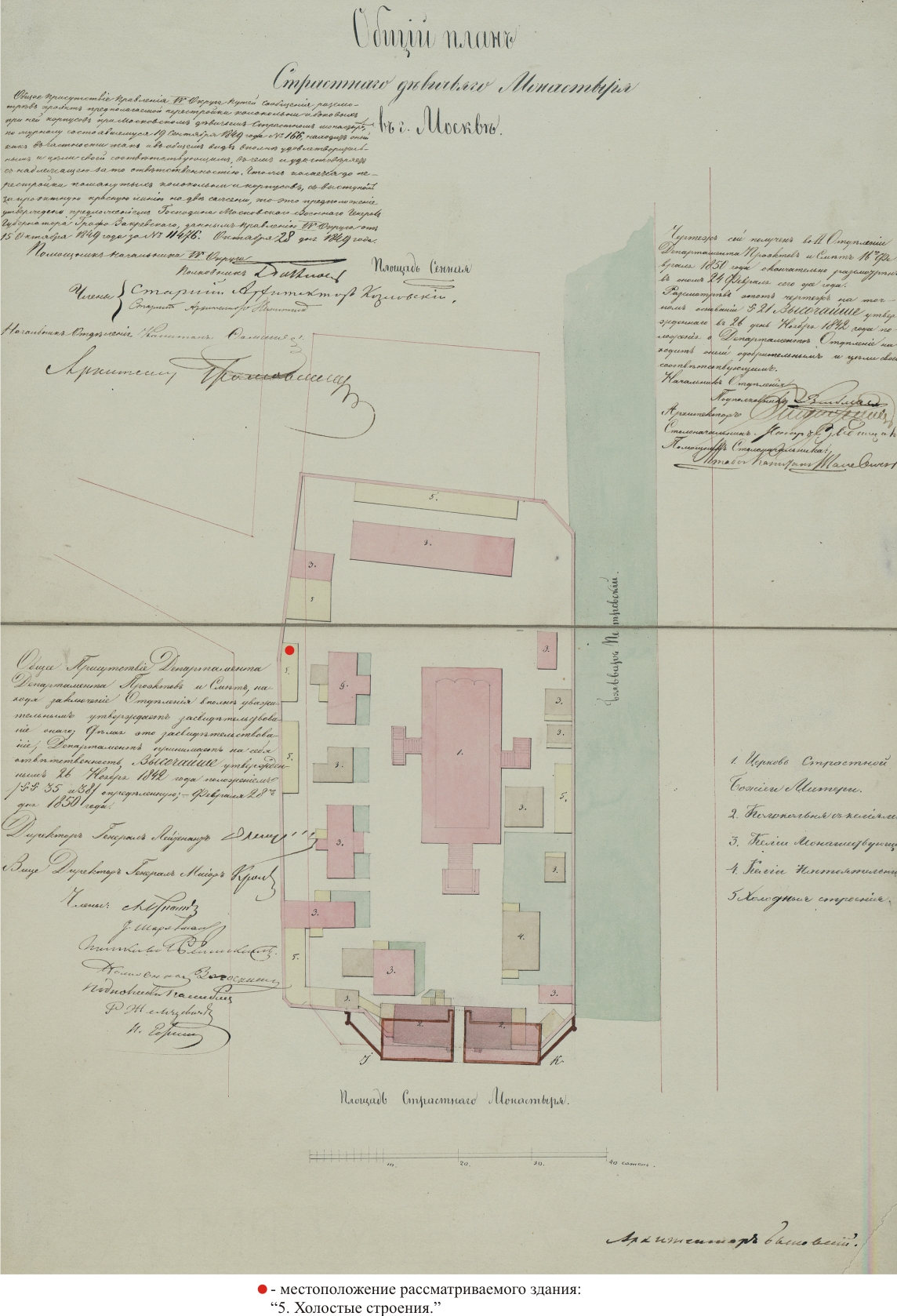

	1849 год. Генеральный план Страстного девичьего монастыря в Москве с обозначением новой колокольни. Архитектор М.Д.Быковский.   Рассматриваемое здание обозначено красным маркером.   РГИА. Ф.218. Оп.3. Д.1265. Л.11.   Полный размер (1.3 Mb)
	1861 год с пометами 1863, 1866 годов. Генеральный план Страстного девичьего монастыря.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1.   Полный размер (849 kb)
	1891 год. План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7.   Полный размер (490 kb)
	1897 год. План Страстного девичьего монастыря. Проект постройки трапезной. Архитектор В.Ф.Жигардлович.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф.54. Оп.152. Д.23. Л.3.   Полный размер (526 kb)

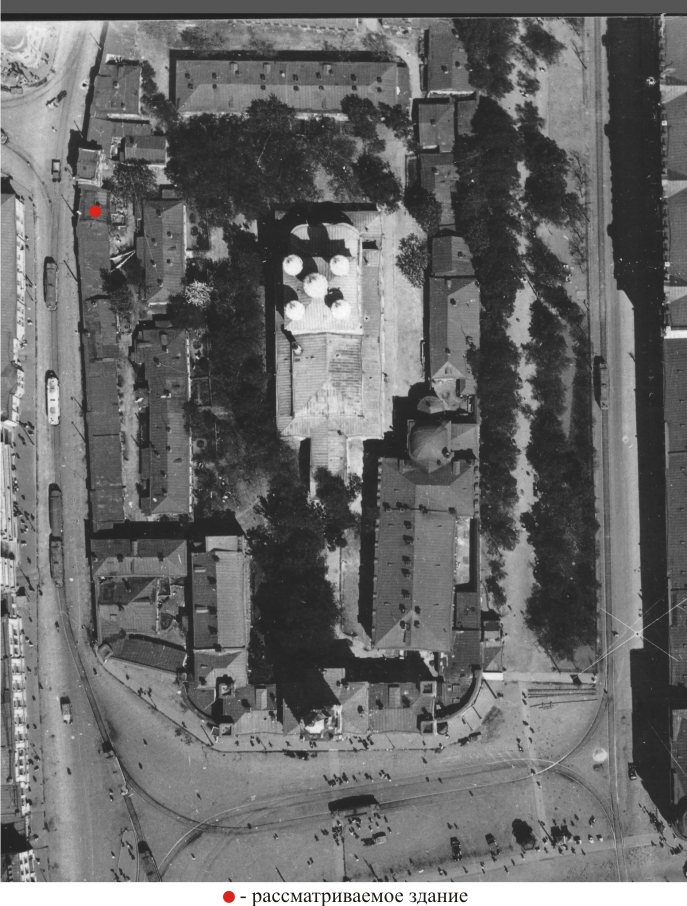

	1927 год. Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент.   Рассматриваемое здание обозначено красным маркером.   Фото с сайта www.pastvu.com.   Полный размер (433 kb)
	1928 год. Генеральный план бывшего Страстного монастыря.   Рассматриваемое здание обозначено красным маркером.   ГНИМА им. А.В.Щусева. РI-1720.   Полный размер (392 kb)
	Рубеж XIX–XX веков. Вид Страстного монастыря со стороны улицы Малой Дмитровки.   Рассматриваемое здание обозначено красным маркером.   Открытка. Взято с сайта www.pastvu.com.   Полный размер (1.0 Mb)
	1935 год. Вид с балкона здания издательства "Известий" на собор и северо-восточную часть Страстного монастыря.   Рассматриваемое здание обозначено красным маркером.   Мосгорнаследие. Фотоархив. Негатив IV-42-445.   Полный размер (798 kb)
	1930-е гг. Страстной монастырь. Вид на боковые (хозяйственные) ворота со стороны Малой Дмитровки.   Рассматриваемое здание обозначено красным маркером.   Мосгорнаследие. Фотоархив. Негатив IV-42-443.   Полный размер (884 kb)
