Проект «Виртуальная реконструкция московского Страстного монастыря»
Главная страница результатов проекта
Список зданий и сооружений на 1910 г.
Здание возведено в 1779 г. как келейный корпус, симметричный соседнему дому.
Кельи имели сводчатые перекрытия. Главный фасад был обращен к собору Страстной иконы Божьей Матери. Со стороны монастырской ограды и северного торца к зданию примыкали деревянные пристройки - чуланы, сени и сарай.
В 1914 году в здании размещалось пять келий.
Дом виден на фотографиях.
3D модель зданий на 1910-е годы выполнена в программе ArchiCAD.
 |

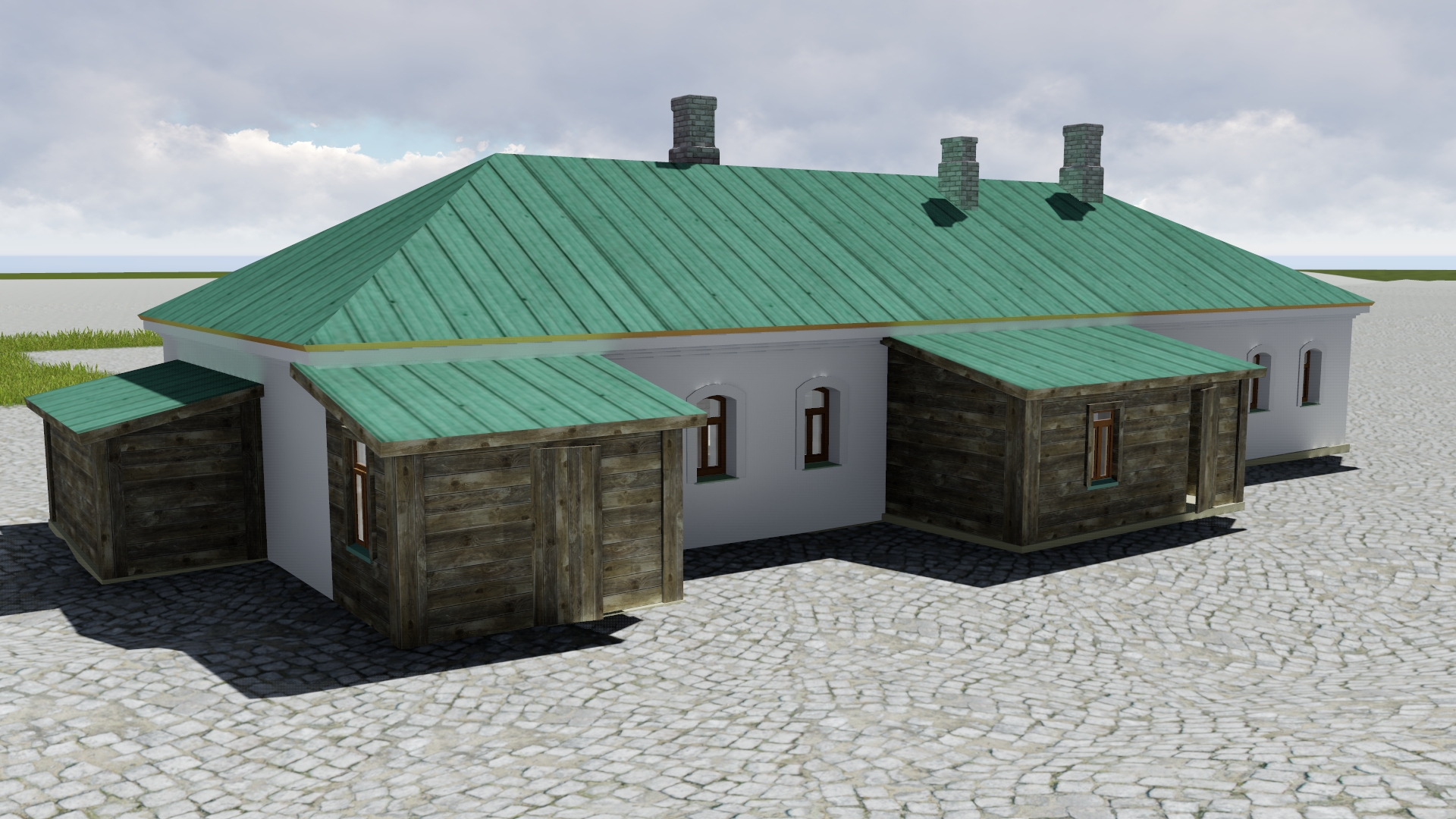

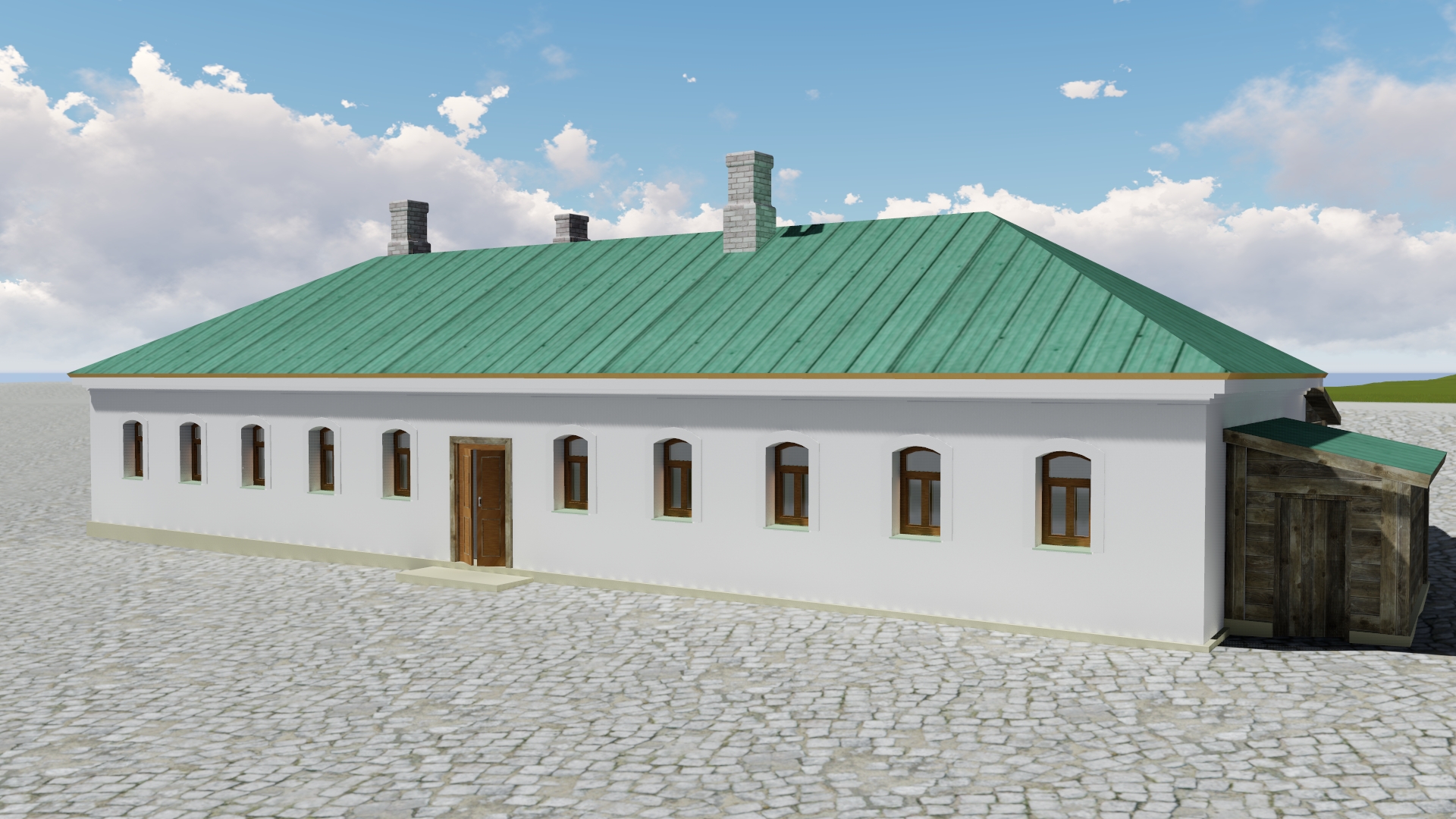

3D реконструкция келий Страстного монастыря (№11 на плане) на 1910-е годы. Вид с востока.
Визуализация 3D модели выполнена в программе Lumion. Полный размер (1.1 Mb) |
 |
3D реконструкция келий Страстного монастыря (№11 на плане) на 1910-е годы. Вид с севера.
Визуализация 3D модели выполнена в программе Lumion. Полный размер (1.2 Mb) |
 |

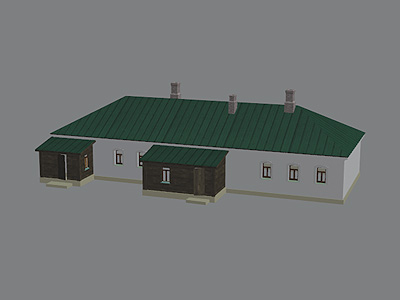

Интерактивная 3D модель келий Страстного монастыря (№11 на плане) на 1910-е годы в формате PDF.
Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X. Полный размер (5.0 Mb) |
 |

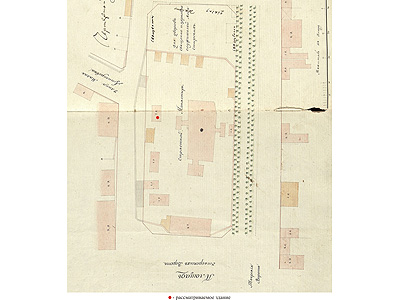

1813 год.
План Страстного монастыря с наложением прожектированных линий и назначением места для дворов священно- и церковнослужителей. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф.203. Оп.752. Д.557. Л.9об-10. Полный размер (1.1 Mb) |
 |

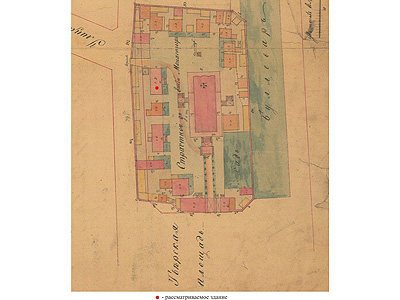

1831 год.
Генеральный план Страстного девичьего монастыря, составленный в Комиссии для строений в Москве. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.1. Л.1. Полный размер (918 kb) |
 |
1861 год с пометами 1863, 1866 годов.
Генеральный план Страстного девичьего монастыря. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1. Полный размер (862 kb) |
 |

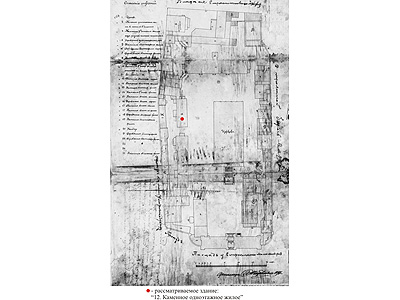

1891 год.
План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7. Полный размер (500 kb) |
 |
1897 год.
План Страстного девичьего монастыря. Проект постройки трапезной. Архитектор В.Ф.Жигардлович. Рассматриваемое здание обозначено красным маркером. ЦГА Москвы. Ф.54. Оп.152. Д.23. Л.3. Полный размер (535 kb) |
 |

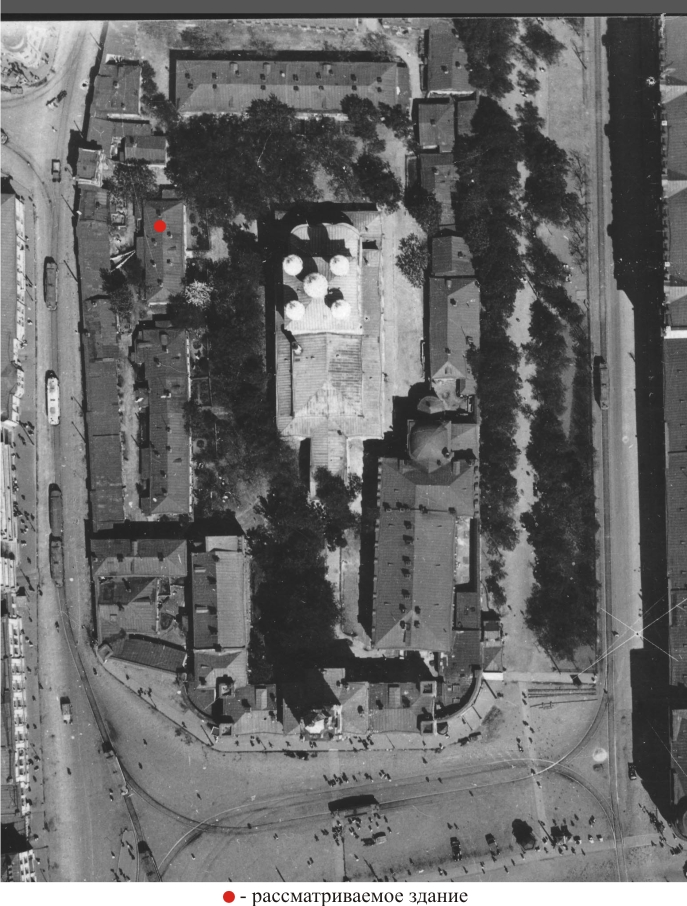

1927 год.
Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент. Рассматриваемое здание обозначено красным маркером. Фото с сайта www.pastvu.com. Полный размер (433 kb) |
 |

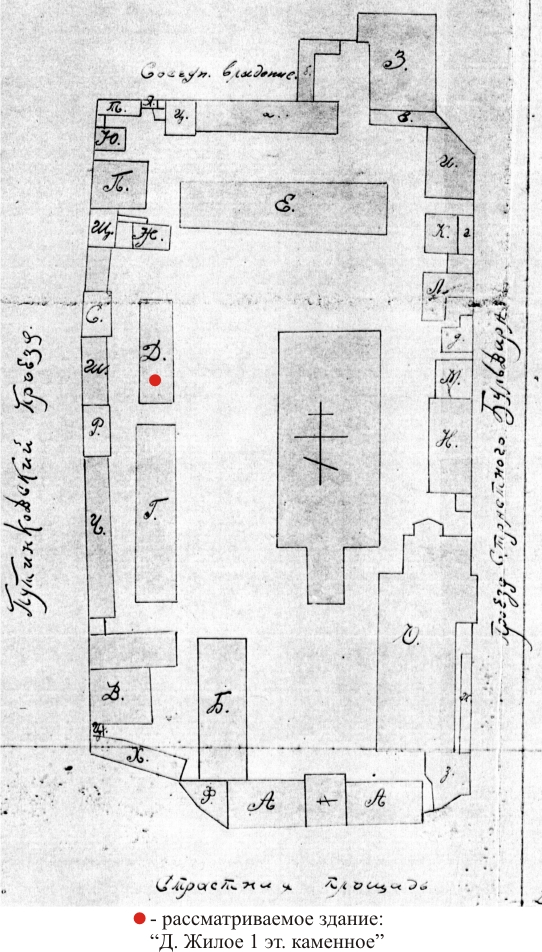

1928 год.
Генеральный план бывшего Страстного монастыря. Рассматриваемое здание обозначено красным маркером. ГНИМА им. А.В.Щусева. РI-1720. Полный размер (391 kb) |
 |

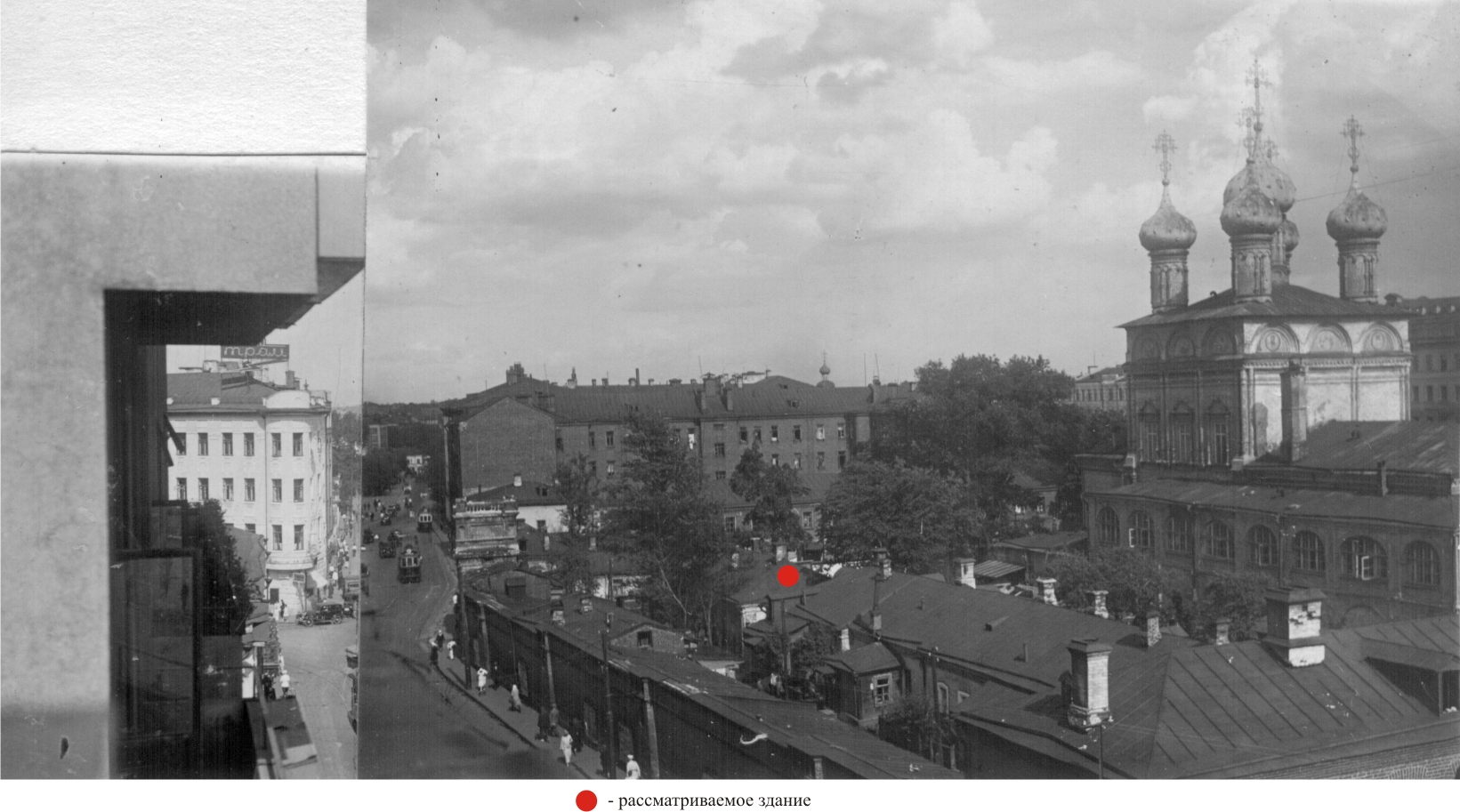

1935 год.
Вид с балкона здания издательства "Известий" на собор и северо-восточную часть Страстного монастыря. Рассматриваемое здание обозначено красным маркером. Мосгорнаследие. Архив. Негатив IV-42-445. Полный размер (799 kb) |
