Страстной монастырь
Не сохранился. Разрушен в 1937 г.
Исторический адрес: Тверская ул., 44

Надвратная колокольня с церковью Алексея человека Божия
1849-1855 гг., арх. М.Д.Быковский

Возведена в 1849-1855 гг. по проекту архитектора М.Д.Быковского. В первом ярусе здания находились Святые ворота и часовня во имя Страстной иконы Божьей Матери; над ними - церковь Алексея человека Божия; в верхних ярусах - колокольня. В боковых крыльях в 1914 году располагались кельи игуменьи, кельи монахинь и монастырская больница.

3D модель зданий на 1910-е годы выполнена в программе ArchiCAD.


Местоположение здания на плане 1910 г.
и современном космоснимке Яндекс


3D модели – результаты проекта

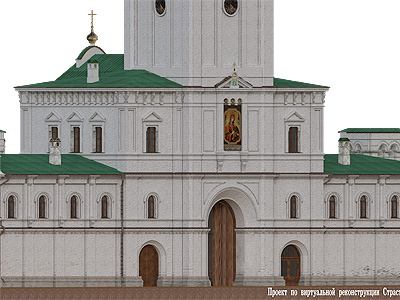

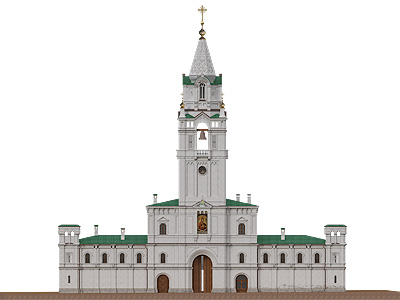

3D реконструкция на 1910-е гг. колокольни Страстного монастыря с церковью Алексея человека Божия. Западный фасад.

Визуализация 3D модели выполнена в программе Autodesk 3Ds Max (рендер VRAY).

Полный размер (3.9 Mb)

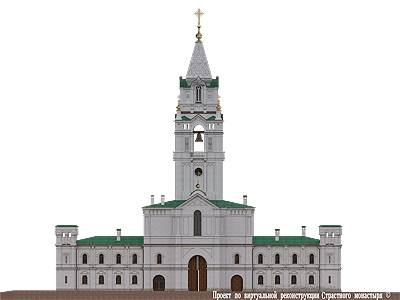

3D реконструкция на 1910-е гг. колокольни Страстного монастыря с церковью Алексея человека Божия. Восточный фасад.

Визуализация 3D модели выполнена в программе Autodesk 3Ds Max (рендер VRAY).

Полный размер (4.1 Mb)

3D реконструкция на 1910-е гг. колокольни Страстного монастыря с церковью Алексея человека Божия. Вид с северо-запада.

Визуализация 3D модели выполнена в программе Autodesk 3Ds Max (рендер VRAY).

Полный размер (13.9 Mb)

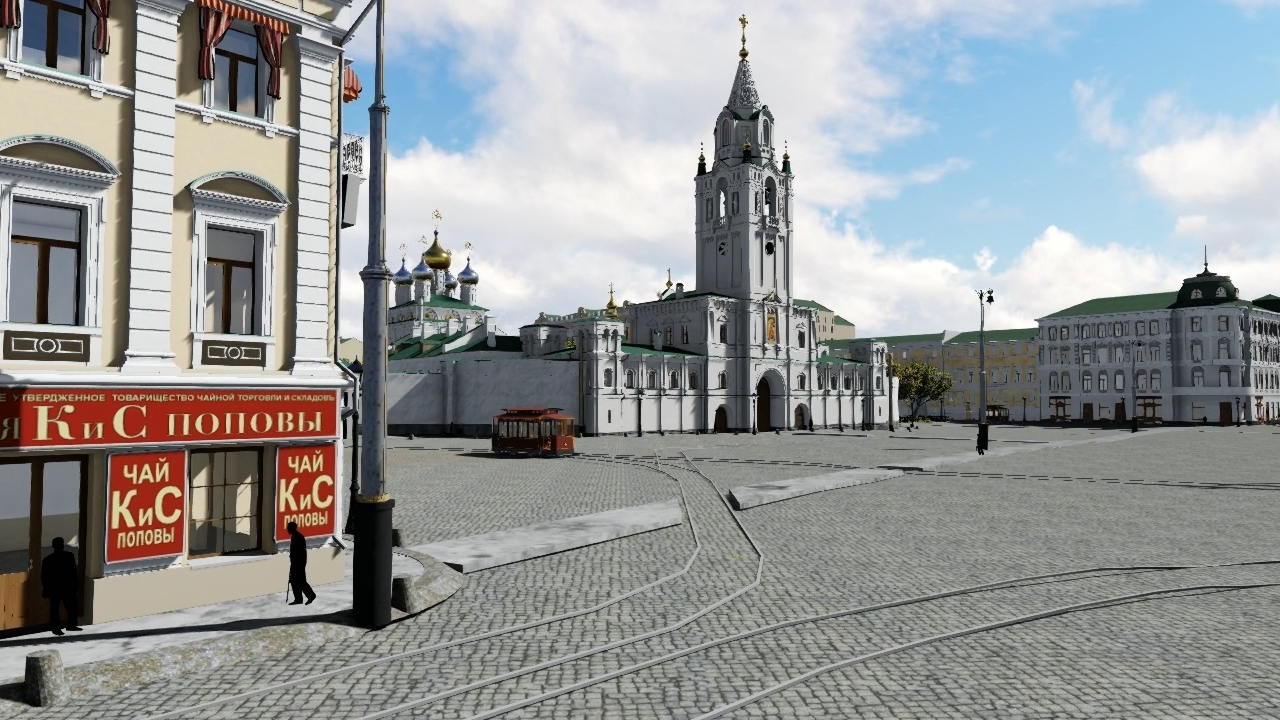

3D реконструкция Страстной площади и колокольни Страстного монастыря на 1910-е гг.

Визуализация 3D модели выполнена в программе Lumion.

Полный размер (603 kb)

3D реконструкция Страстной площади и колокольни Страстного монастыря на 1910-е гг.

Визуализация 3D модели выполнена в программе Lumion.

Полный размер (669 kb)

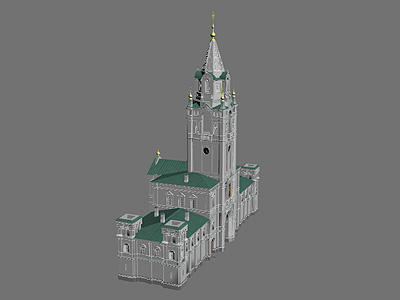

Интерактивная 3D модель на 1910-е годы в формате PDF.

Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X.

Полный размер (87.2 Mb)


Источники реконструкции

1849 год.
Генеральный план Страстного девичьего монастыря в Москве с обозначением новой колокольни. Архитектор М.Д.Быковский.

РГИА. Ф.218. Оп.3. Д.1265. Л.11.

Полный размер (5.3 Mb)

1882 год.
Страстная площадь. Первое изображение новой колокольни Страстного монастыря, сделанное еще до завершения строительства. Передает покраску здания: светлый, слегка охристый цвет стен, золоченые главки, зеленоватые кровли.

Гравюра Ж.Жакотте, Ш.К.Башелье, Ж.-А.Дюрюи по рис.И.И.Шарлеманя. Издание И.Дациаро.

Полный размер (3.7 Mb)

1855 год.
Вид Страстного монастыря. Самое ранее фотографическое изображение колокольни, сделано еще до завершения строительства: не установлены ворота и двери в проездных арках.

Фото ателье "Мебиус.Москва". Взято с сайта www.pastvu.com.

Полный размер (185 kb)

1860 год.
Вид Страстного монастыря. Гравюра, несколько примитивная с точки зрения передачи перспективы, интересна тем, что передает вид монастыря с редкой точки - с юго-запада, от Страстного бульвара. Содержит фактически единственное изображение восточной, алтарной части надвратной церкви (в третьем ярусе здания), завершенной главкой на двускатной кровле.

Неизвестный литограф середины XIX в. по рисунку А.Феррари. Издание А.П.Руднева.

Полный размер (953 kb)

1877 год.
Страстной монастырь. Очень живописное изображение колокольни со стороны Страстной площади хорошо передает ее большое градостроительное значение. Резной декор шатра отличается от остальной части здания более светлым и холодным цветом, поскольку он, скорее всего, был выполнен из белого камня.

Акварель Ф.И.Ясновского. Из фондов "Музейного объединения "Музей Москвы". Опубликовано: Прогулки по старой Москве. Акварели XIX - первой четверти XX века. Гравюры XVIII - XIX веков. Из коллекции Музея истории города Москвы. М., 1996. С.19.

Полный размер (3.4 Mb)

1881 год.
Вид Страстного монастыря со стороны Страстной площади. Хорошо виден главный западный фасад колокольни, северный фасад - в сильном ракурсе.

Фотогравюра Шерер, Набгольц и Ко. Москва. Соборы, монастыри и церкви. Изд. Найденов Н.А. Ч.III. Отд.1: Часть Земляного города по левую сторону реки Москвы. М., 1882. №1.

Полный размер (4.0 Mb)

1891 год.
План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович.

Рассматриваемое здание обозначено красным маркером.

ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7.

Полный размер (1.7 Mb)

До 1897 года.
Вид Страстного монастыря. Общий вид колокольни со стороны Страстной площади: западный и южный фасады.

Мосгорнаследие. Фотоархив. IV-42-448.

Полный размер (5.1 Mb)

1897 год.
Вид Страстного монастыря со стороны Страстной площади. Фотография сделана почти с той же точки, что и фото 1881 года. За нижним ярусом колокольни видна главка надвратного храма Алексея человека Божия.

Снимки девичьего Страстного монастыря. Фотография Эйхенвальд. М., 1897. РГАДА. Ф. иллюстративный. Д.2908. Л.6.

Полный размер (10.3 Mb)

Рубеж XIX-XX веков.
Вид Страстного монастыря на Страстной площади.

Почтовая открытка.

Полный размер (2.0 Mb)

1924 год.
Вид части Страстного монастыря с северо-запада.

Фото с сайта www.pastvu.com.

Полный размер (516 kb)

1924 год.
Вид на Страстную площадь с севера. Слева - колокольня Страстного монастыря. Видны северный и восточный фасады.

Фото А.Самсонова. Журнал "Прожектор". 1924. Взято с сайта www.pastvu.com.

Полный размер (389 kb)

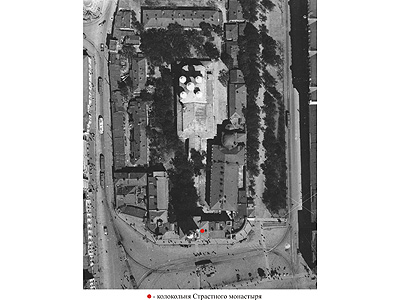

1927 год.
Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент.

Рассматриваемое здание обозначено красным маркером.

Фото с сайта www.pastvu.com.

Полный размер (1.3 Mb)

Конец 1920-х годов.
Колокольня Страстного монастыря. Фрагмент западного фасада - киот над Святыми воротами с иконой Страстной Божьей Матери.

ГНИМА им. А.В.Щусева. Фототека. V-43344.

Полный размер (610 kb)

1930 год.
Колокольня Страстного монастыря, северный корпус (бывшие кельи игуменьи). Западный фасад.

Фото с сайта www.pastvu.com.

Полный размер (948 kb)

Конец 1920-х - 1930-е годы.
Собор Страстного монастыря. Вид с юго-востока. В глубине виден восточный фасад колокольни.

ГНИМА им. А.В.Щусева. Фототека. Уникальные фото, коробка б/№ "Москва. Монастыри".

Полный размер (1.4 Mb)

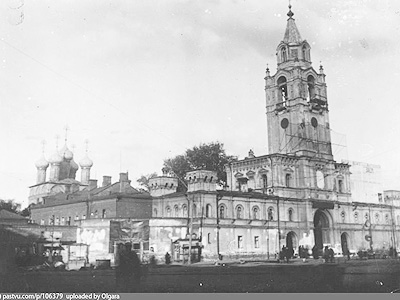

1931 год.
Вид Страстного монастыря с северо-запада.

Фото с сайта www.pastvu.com.

Полный размер (52 kb)

1933 год.
Фрагмент фоторазвертки четной Тверской улицы. Пушкинская (Страстная) площадь: Страстной монастырь.

ГНИМА им. А.В.Щусева. Фототека. Колл. АПУ. Г-233-235 (склейка).

Полный размер (1.0 Mb)
